Paket Farbschummerung „ART“

Erstellung Höhenmodell und Herstellung von kartografischen Reliefdarstellungen.

Verzeichnis:   22
Tafel Nr.:     -
Arbeitsseite:  4
Tafelkürzel:   DE (d. h. die Dateinamen beginnen mit „de“ = dem)

Erstellung eines Höhenmodells des Planungskorridors D+CZ (Montage Höhendaten von Deutschland und Tschechien). Daraus Ableitung von Reliefdarstellungen (Reliefschummerung, farbige Höhenschichten) in hoher Auflösung = sog. „Korridorgrundkarte fein“. Herstellung einer Karte mit Höhen und Beschriftung in „Releaseauflösung“. Schließlich Export des Höhenmodells in das Format STL, dem Basisformat für den 3-D-Druck.

Es gibt 2 Auflösungen und Ausschnittsgrößen:

Höhenmodell und Korridorgrundkarte fein: 6000 ×24000 Pixel, Auflösung 2 m, 12×48 km
Releasekarte:                            2400 × 8400 Pixel, Auflösung 5 m, 12×42 km

Die Korridorgrundkarte dient der Visualisierung und Qualitätskontrolle des Höhenmodells. Die beschriftete Karte in Releaseauflösung ist die eigentliche Ergebniskarte.

Arbeitsphasen

19 – Höhenmodell Planungskorridor 2 m/12×48 km
21 – Korridorgrundkarte fein, Reliefschummerung, 2 m/12×48 km
22 – Korridorgrundkarte fein, farbige Höhenschichten (Peucker-Farben), 2 m/12×48 km
26 – Schummerung und Höhenlinien, Releaseauflösung, 5 m/12×42 km
27 – Beschritete Karte mit farbigen Höhenschichten (Peucker-Farben), Releaseauflösung, 5 m/12×42 km
28 – STL-Datei des Höhenmodells für 3-D-Druck

19 – Höhenmodell Planungskorridor 2 m/12×48 km

Höhenmodell in 4 Formaten:

Binärdatei mit 6000×24000-16-Bit-Integerwerten, die Dezimeterhöhen sind (Dateigröße 288.000.000 Byte) Dateityp .bin
Binärdatei mit 6000×24000-32-Bit-Integerwerten, die Millimeterhöhen sind (Dateigröße 576.000.000 Byte) Dateityp .bin
Textdatei XYZ (2700 MByte) Dateityp .xyz
Textdatei XYZ, halbe Auflösung (680 MByte) Dateityp .xyz

Das deutsche Höhenmodell wurde aus dem DGM1 gewonnen, tschechische Daten wurden nahtlos angefügt.

21 – Korridorgrundkarte fein, Reliefschummerung, 2 m/12×48 km

22 – Korridorgrundkarte fein, farbige Höhenschichten (Peucker-Farben) 2 m/12×48 km

26 – Zwischenkarte Relief mit Schummerung und Höhenlinien in Releaseauflösung (5 m/12×42) km

Nun Übergang in Releaseauflösung, 2 Meter zu 5 Meter, oben werden 6 Kilometer abgeschnitten

27 – Beschritete Karte mit farbigen Höhenschichten (Peucker-Farben), Releaseauflösung 5 m/12×42 km

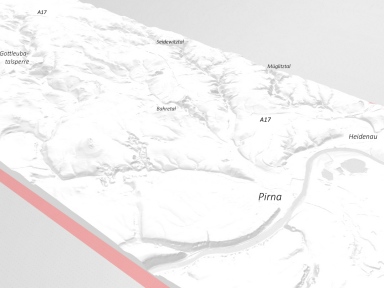

28 – STL-Datei des Höhenmodells für 3-D-Druck

Damit die Datenmenge nicht zu groß wird, musste die Auflösung auf 16 m reduziert werden, zugleich Überhöhung auf 250 %

Manuskriptdruck, Tippfehler möglich
18.11.2022 Initial
25.11.2022 Neuer Stand Trassenachsen DB Netz 23.11.2022 eingearbeitet (Volltunnel)
