Schwarzbachbahn Kohlmühle – Hohnstein 1898
Originalzeichnungen der Berainungsrisse 1:1000 aus dem Jahr 1898 (KH1000). Zum praktischen Gebrauch wurden die Blätter 7 bis 9 zusätzlich auf 1:200 gebraucht, mit Grenzsteinnummern versehen, sowie in Blätter DIN A4 (KH200) aufgeteilt.

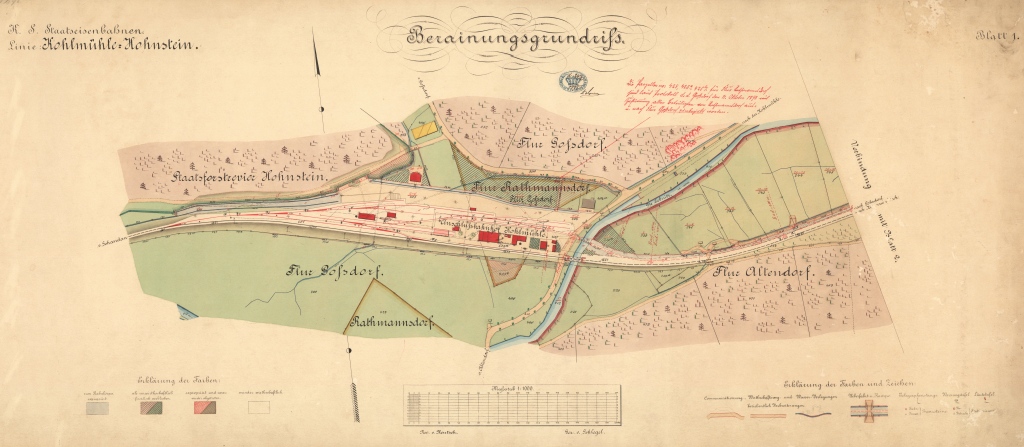

Blatt 1 – Bf Kohlmühle
Bf Kohlmühle bis Altendorfer Bachwiesen.
Berainungsgrundriss 1:1000, Blatt 1, gezeichnet von Schlegel, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898

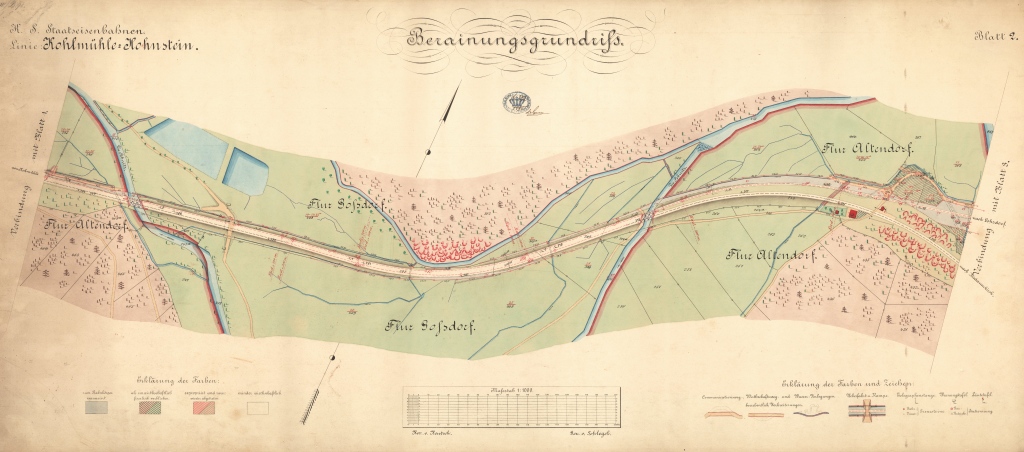

Blatt 2 – Sebnitztal
Altendorfer Bachwiesen bis vor Sebnitzviadukt.
Berainungsgrundriss 1:1000, Blatt 2, gezeichnet von Schlegel, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898

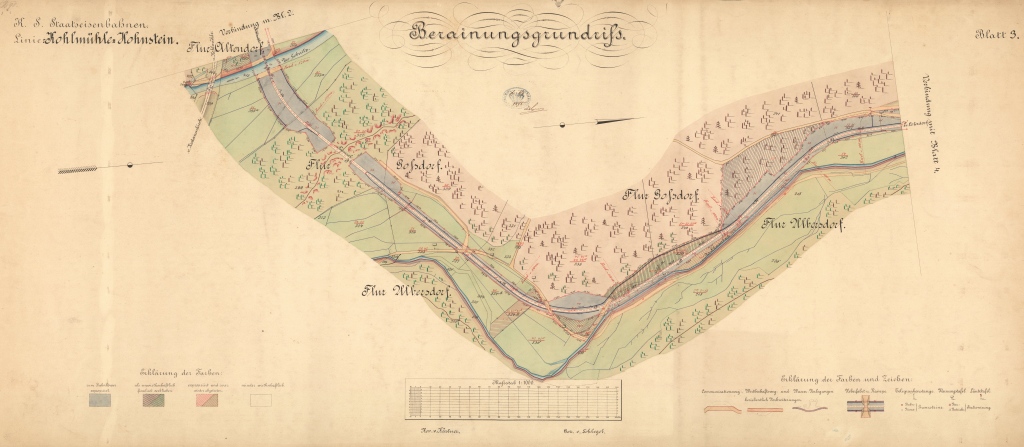

Blatt 3 – Schlossbergtunnel
Sebnitzviadukt, Schlosssbergtunnel, unteres Schwarzbachtal.
Berainungsgrundriss 1:1000, Blatt 3, gezeichnet von Schlegel, revidiert von Kästner. K. S. Centralbureau für Steuervermessung, 06.06.1898
Blatt 4 – Maulbergtunnel
Maulbergtunnel, mittleres Schwarzbachtal (Bereich Futterkrippe).
Berainungsgrundriss 1:1000, Blatt 4, gezeichnet von Schlegel, revidiert von Kästner. K. S. Centralbureau für Steuervermessung, 06.06.1898

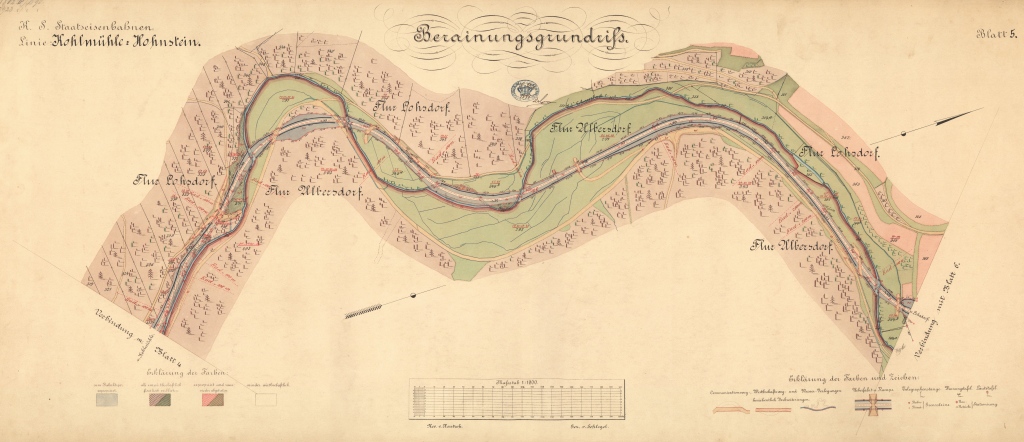

Blatt 5 – Lohsdorf-Süd
Bereich der vier Bahnbrücken im Schwarzbachtal.
Berainungsgrundriss 1:1000, Blatt 5, gezeichnet von Schlegel, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898
Blatt 6 – Lohsdorf-Bahnhof
Schwarzbachtal südlich Bf Lohsdorf bis Bf Lohsdorf.
Berainungsgrundriss 1:1000, Blatt 6, gezeichnet von Rentsch, revidiert von Schlegel. K. S. Centralbureau für Steuervermessung, 24.02.1898

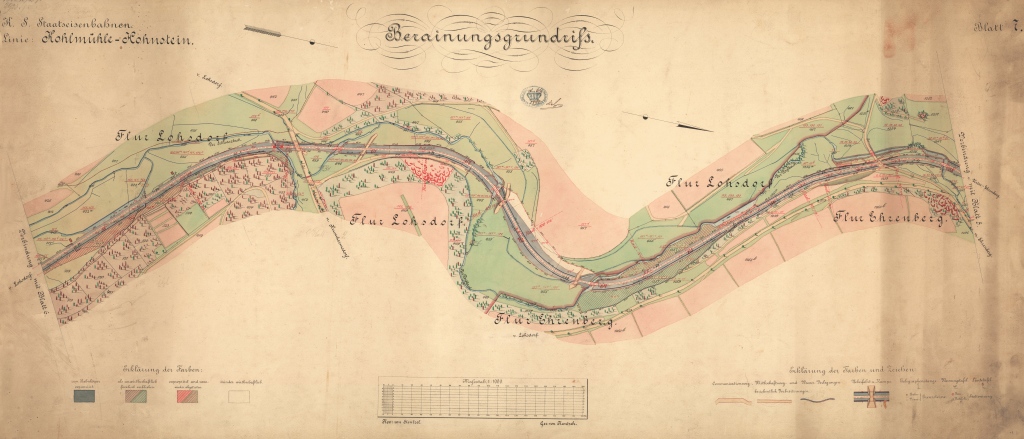

Blatt 7 – Lohsdorf-Glasstraße
Unterhalb Eisenbrücke Alte Glasstraße bis kurz vor Ortseingang Ehrenberg. Hauptriss 1:1000 und 25 Blatt 1:200, Grenzstein 1 bis 146.
Berainungsgrundriss 1:1000, Blatt 7, gezeichnet von Rentsch, revidiert von Stentzel. K. S. Centralbureau für Steuervermessung, 06.06.1898
Blätter 7, 8, 9 aus den Berainungsrissen 1:1000 auf Maßstab 1:200, Auflösung 254 dpi und Format DIN A4 gebracht. So kann man sehr gut die Situation von 1898 rekonstruieren. Die Blätter einfach ausdrucken, ins Gelände rausnehmen und die Abstände zu unbekannten Objekten mit Lineal abmessen, ½ cm ≙ 1 m. So lassen sich sehr gut Grenzsteine, Hektometersteine, Durchlässe, Düker etc. wiederfinden. Genauigkeit ±1 mm ≙ ±20cm. (Oder 1,5 % wie Michael Funke festgestellt hat.) Die Grenzsteine wurden mit Nummern versehen, die sectionsweise in je verschiedenen Farben talwärts laufen, gerade Zahlen rechts, ungerade Zahlen links (Hausnummersystem). Auflösung 254 dpi (1 Pixel = 0,1 mm).

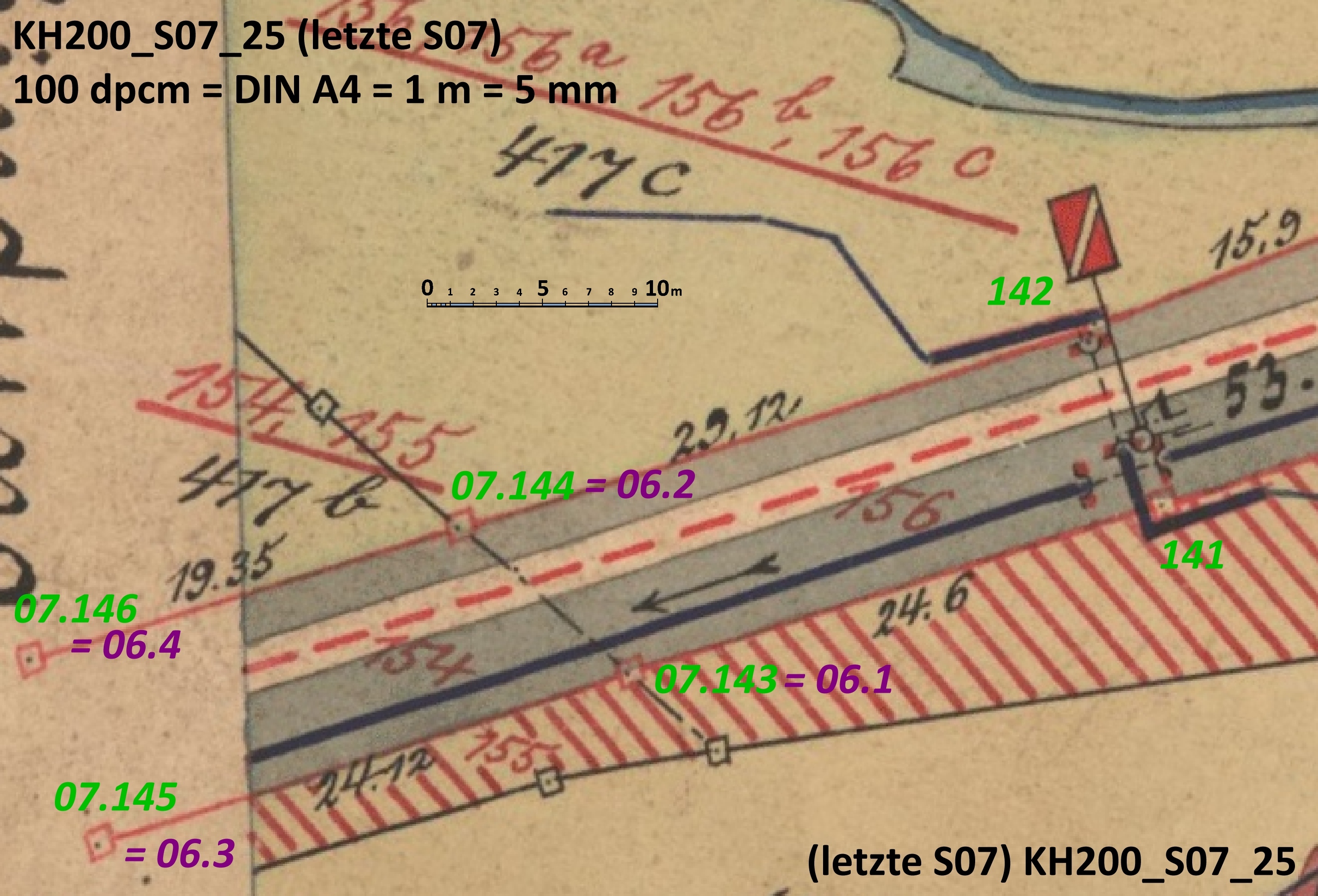

S07_25 – Lange gerade Strecke unterhalb Lohsdorf-Glasstraße

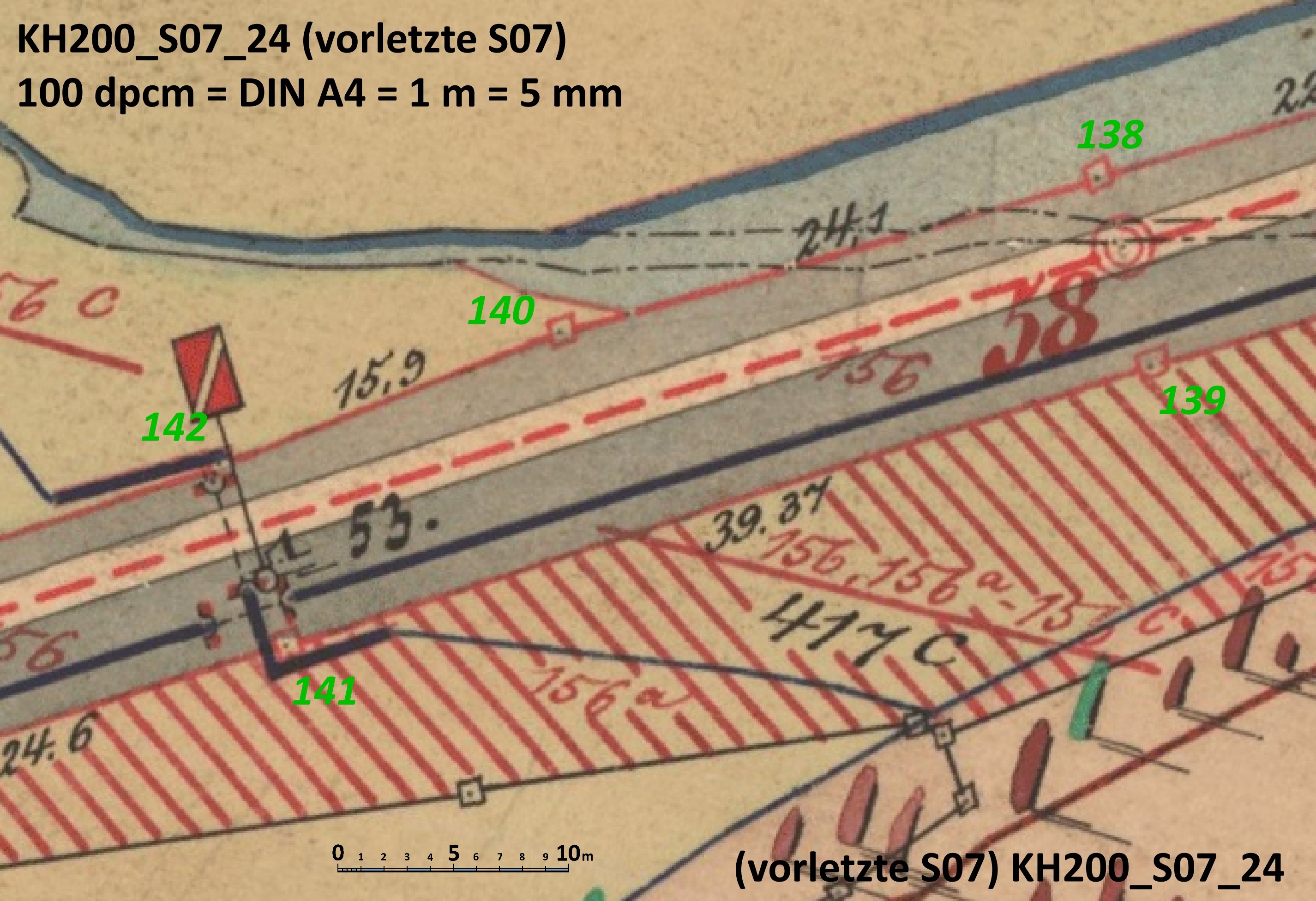

S07_24

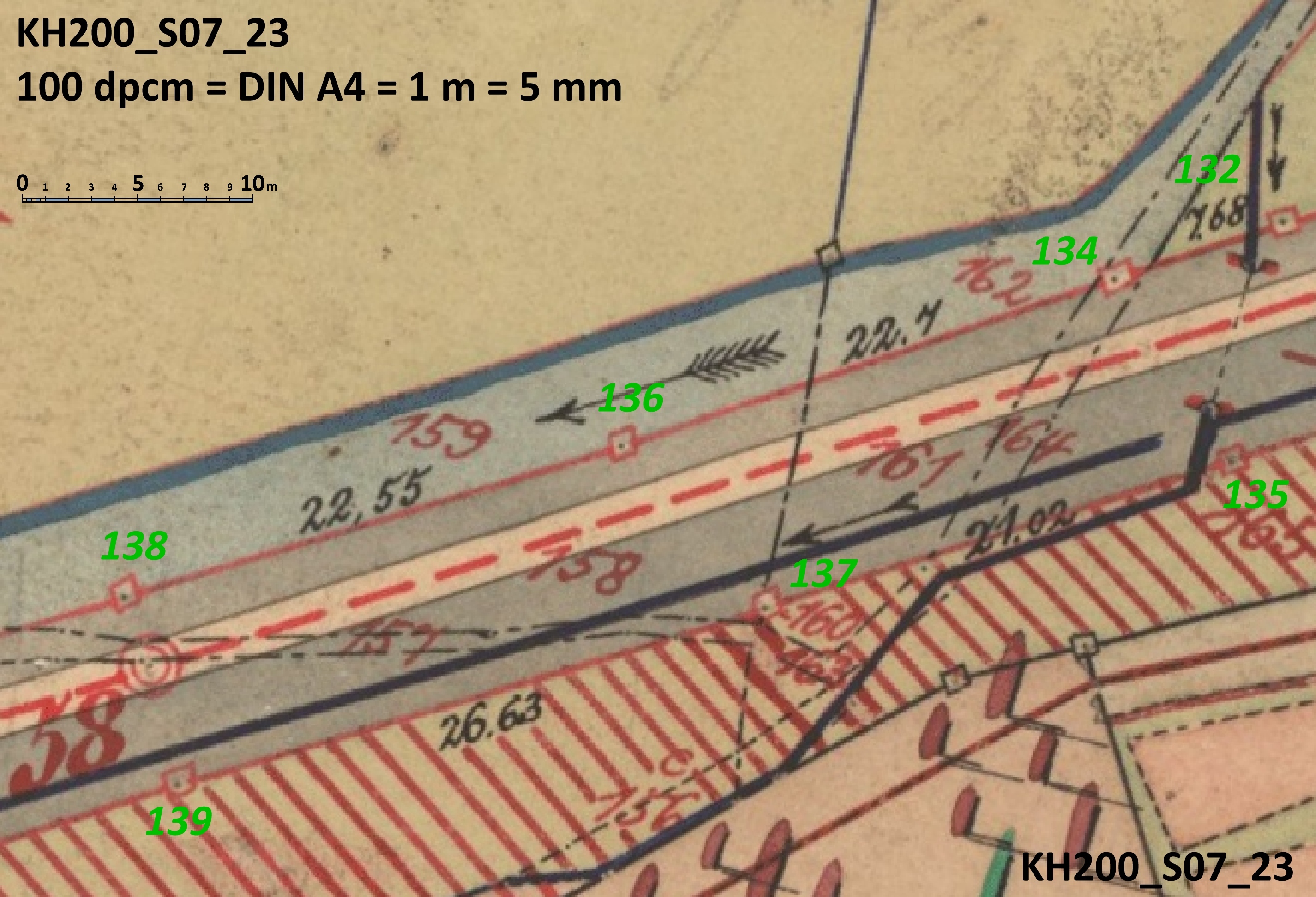

S07_23

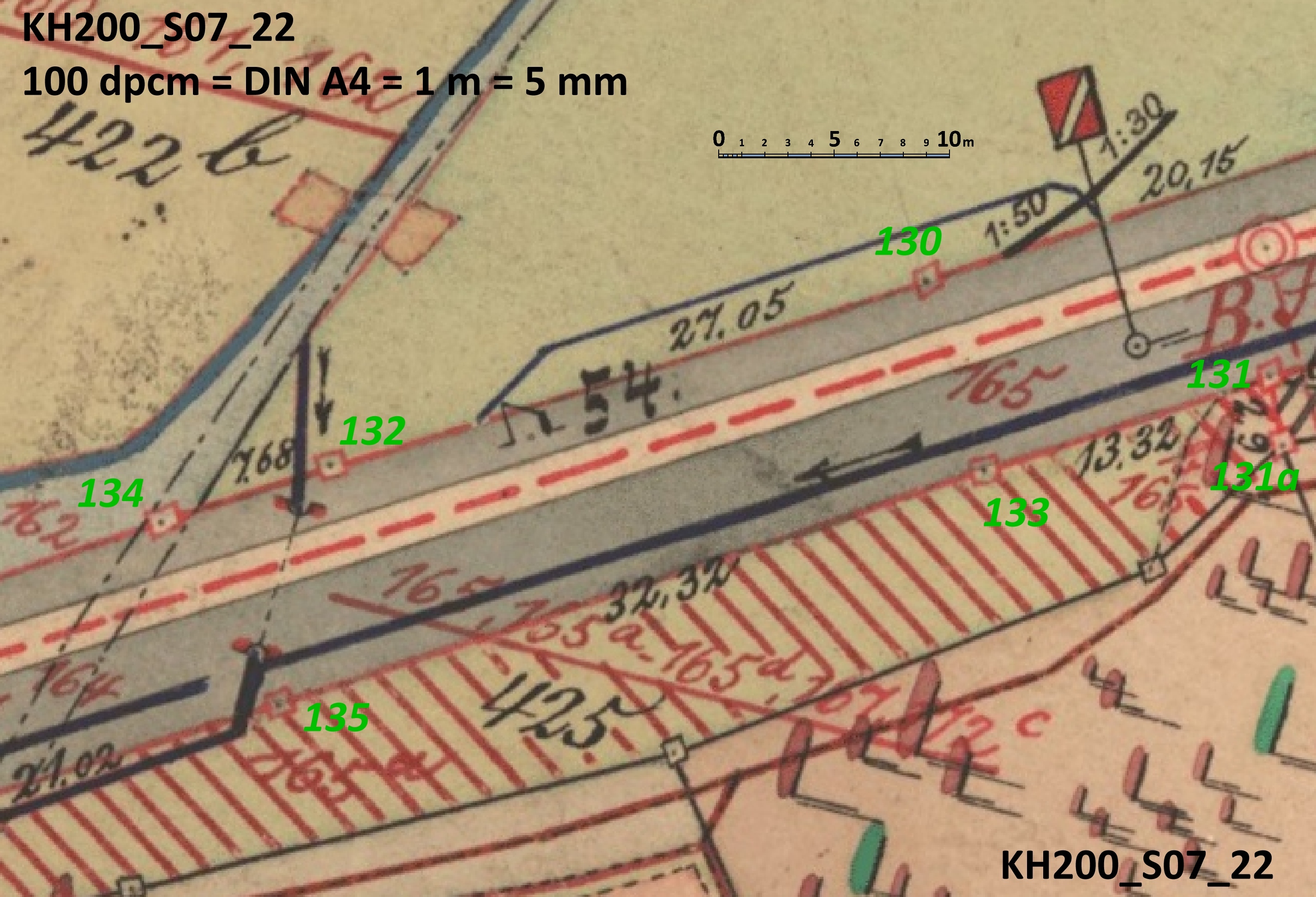

S07_22

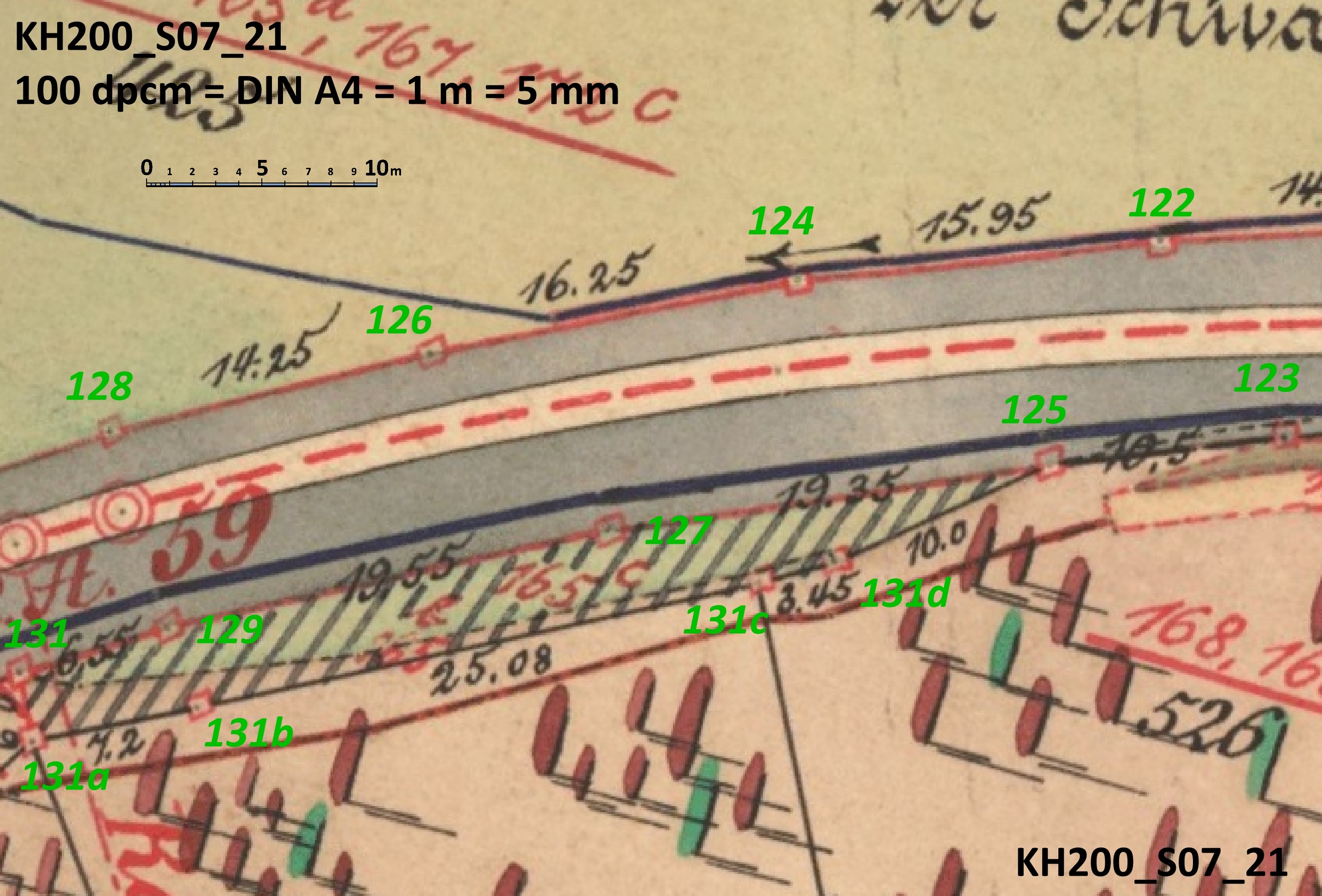

S07_21 – Bogen unterhalb Eisenbrücke vor Lohsdorf-Glasstraße

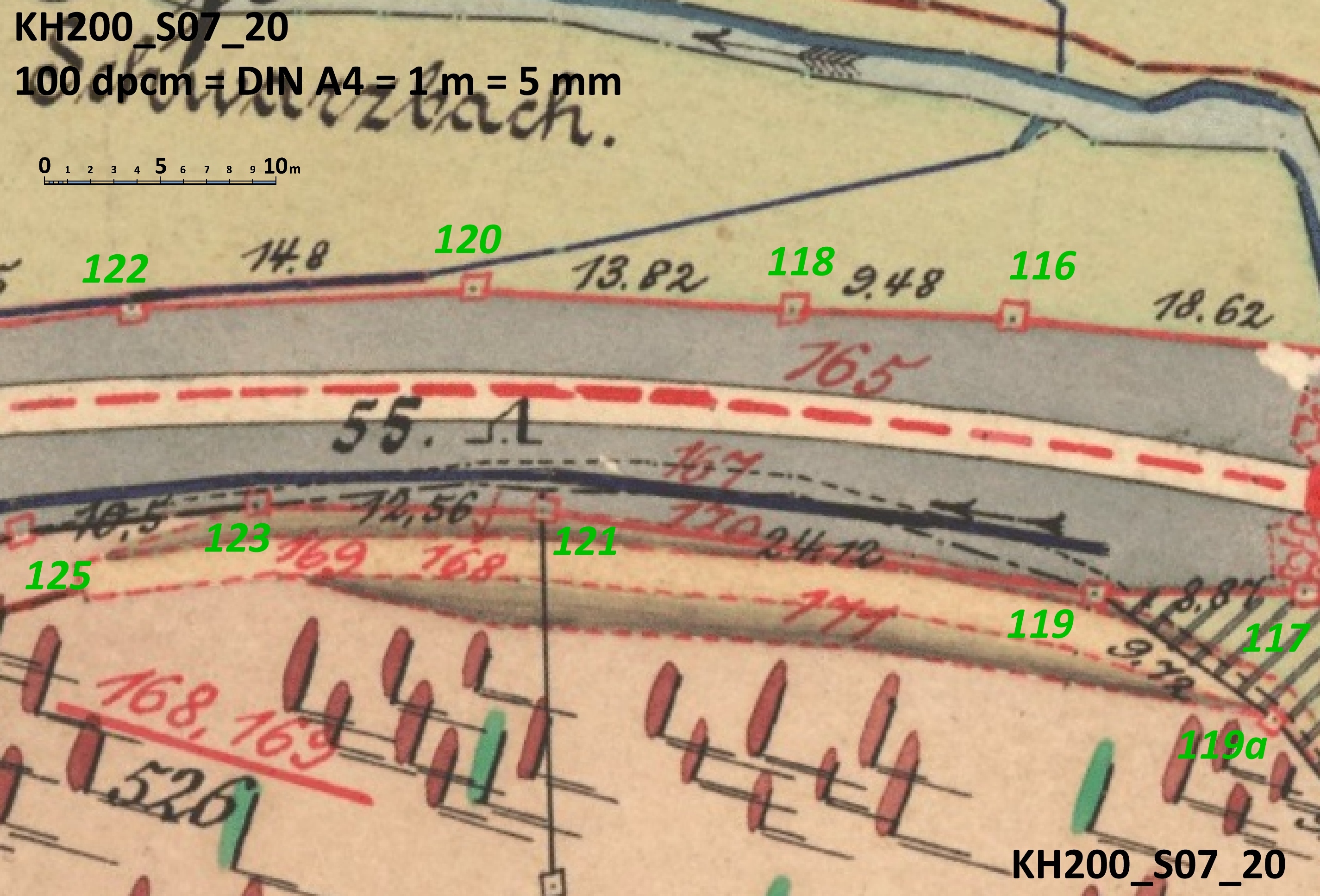

S07_20

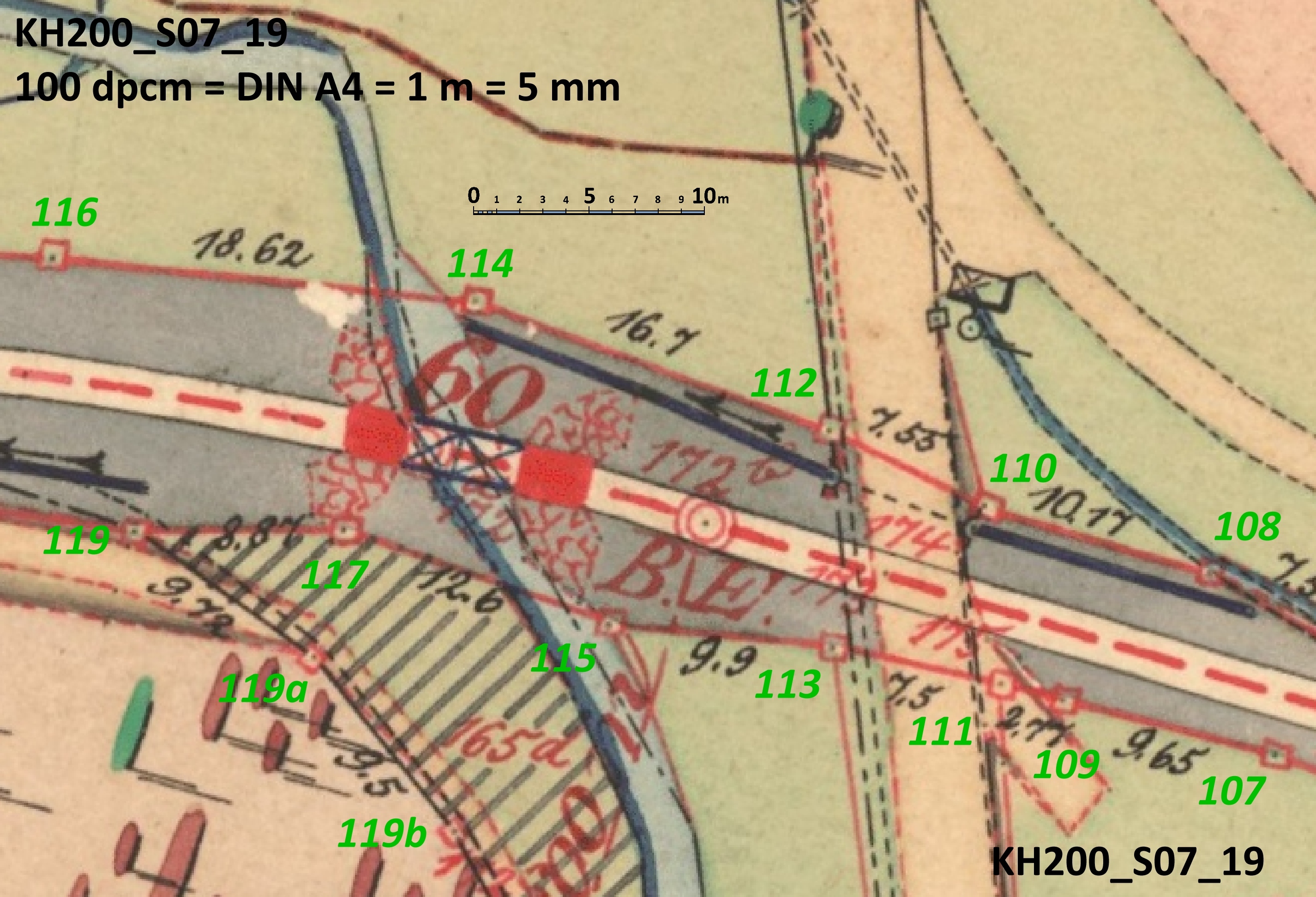

S07_19 – Eisenbrücke unterhalb Glasstraße, km 5,54

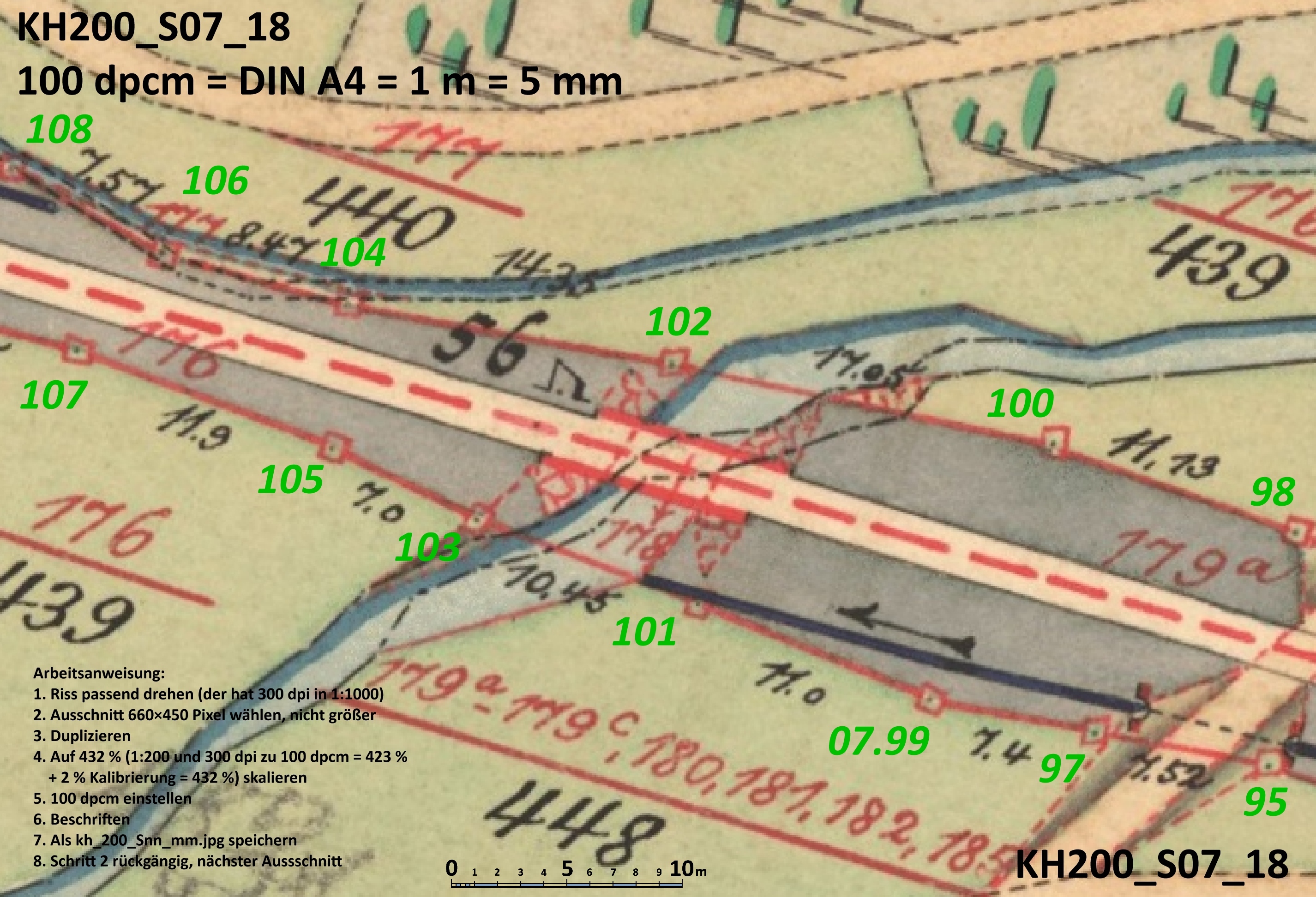

S07_18 – Betonbrücke oberhalb Glasstraße, km 5,60

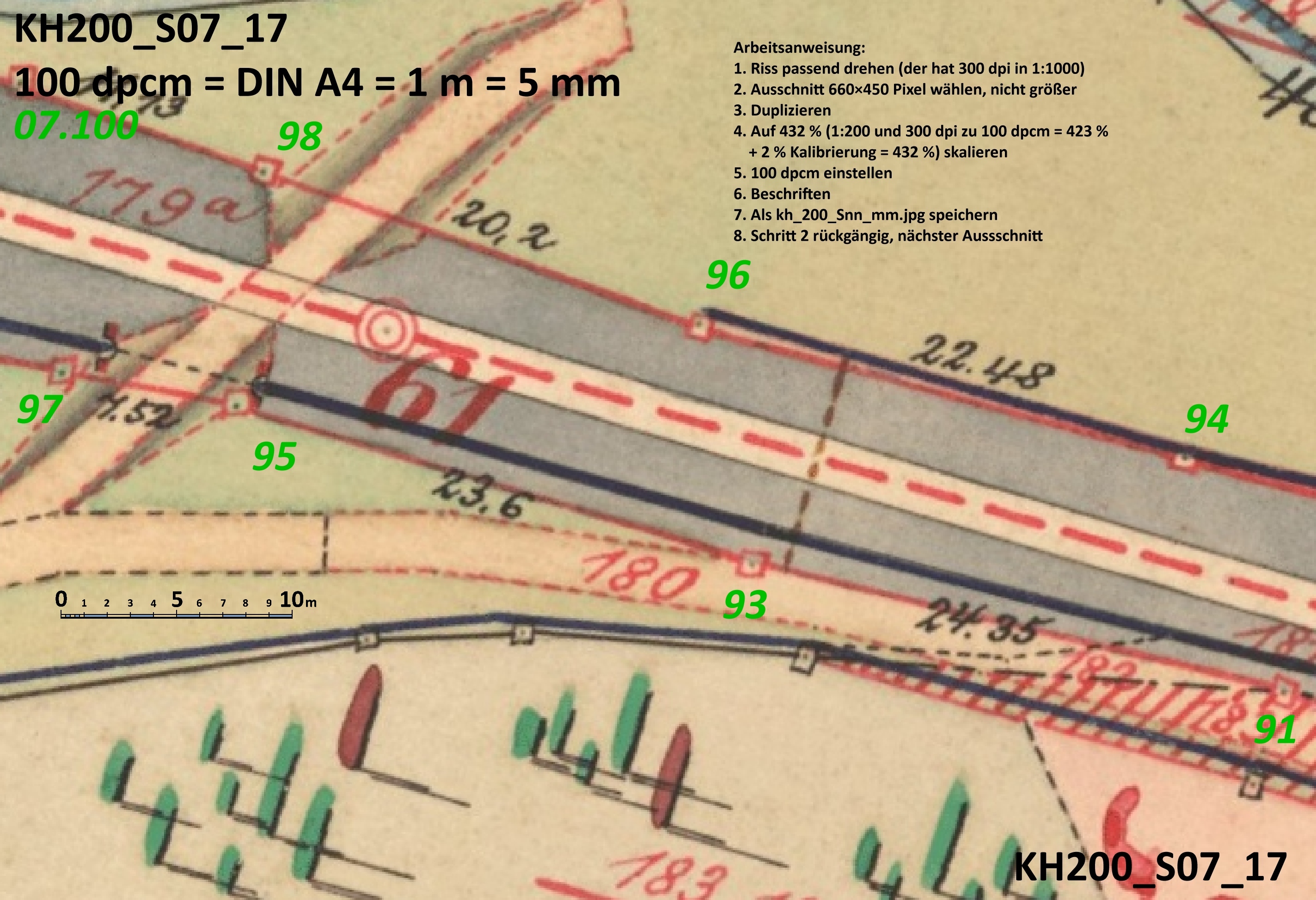

S07_17

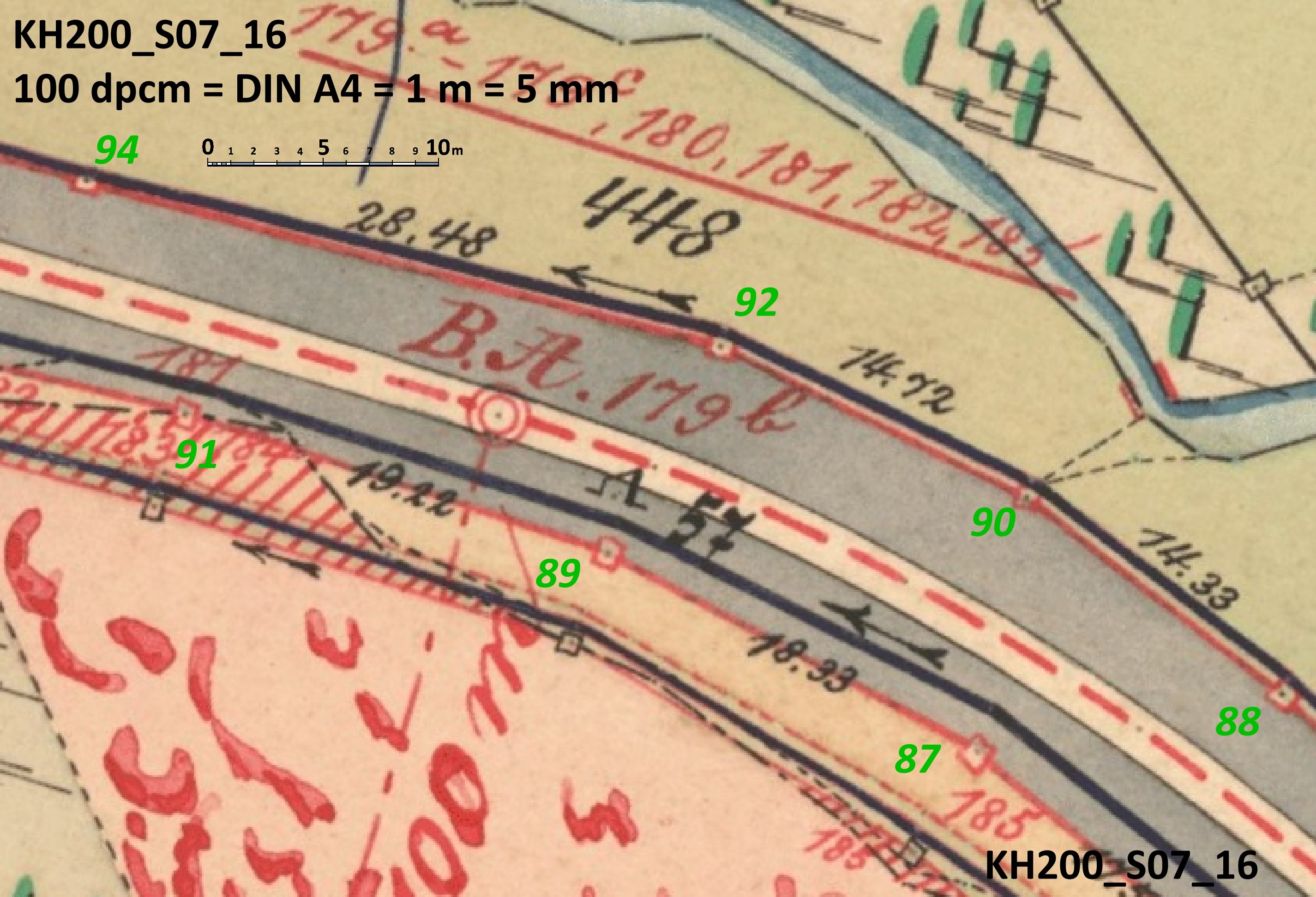

S07_16

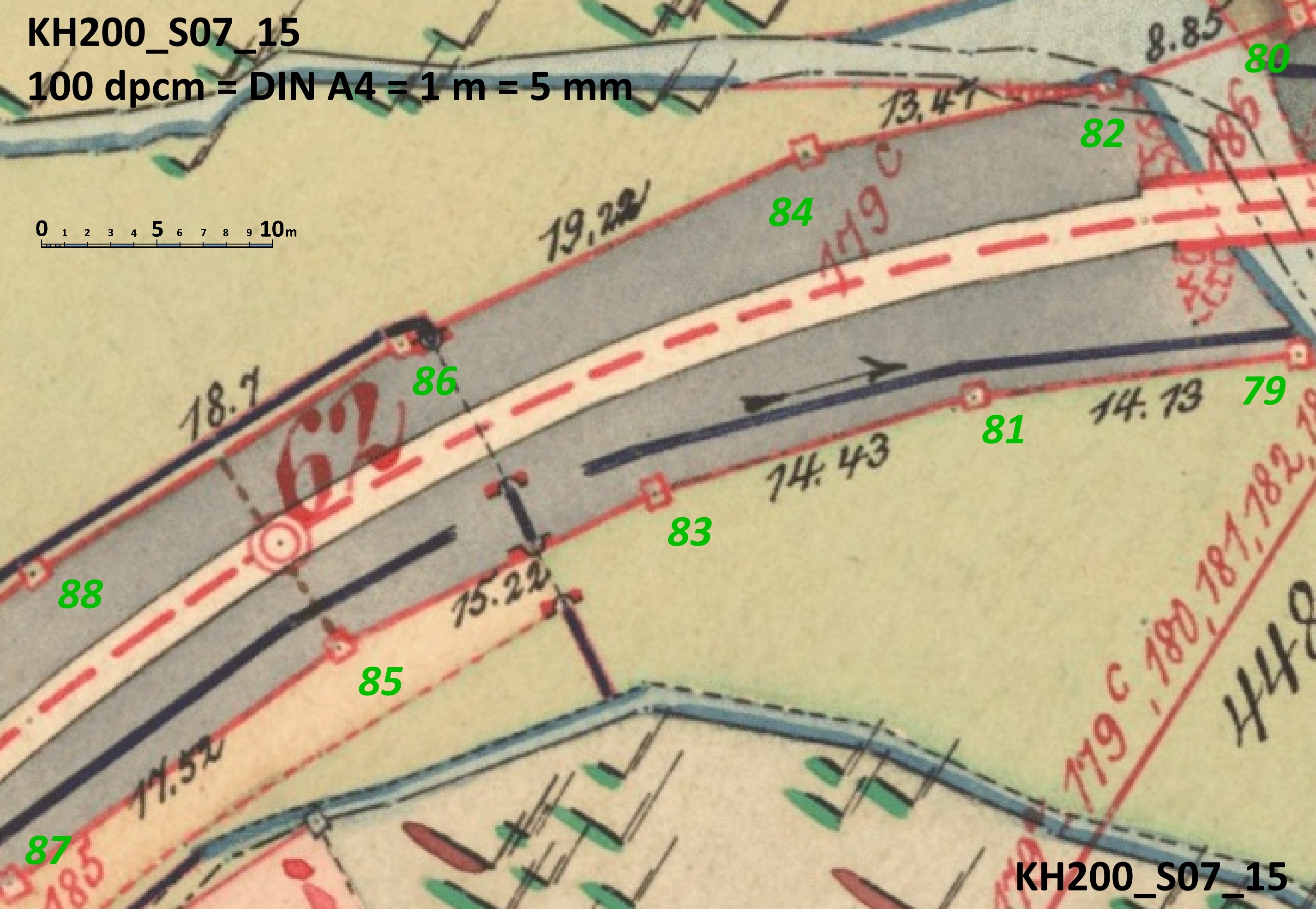

S07_15

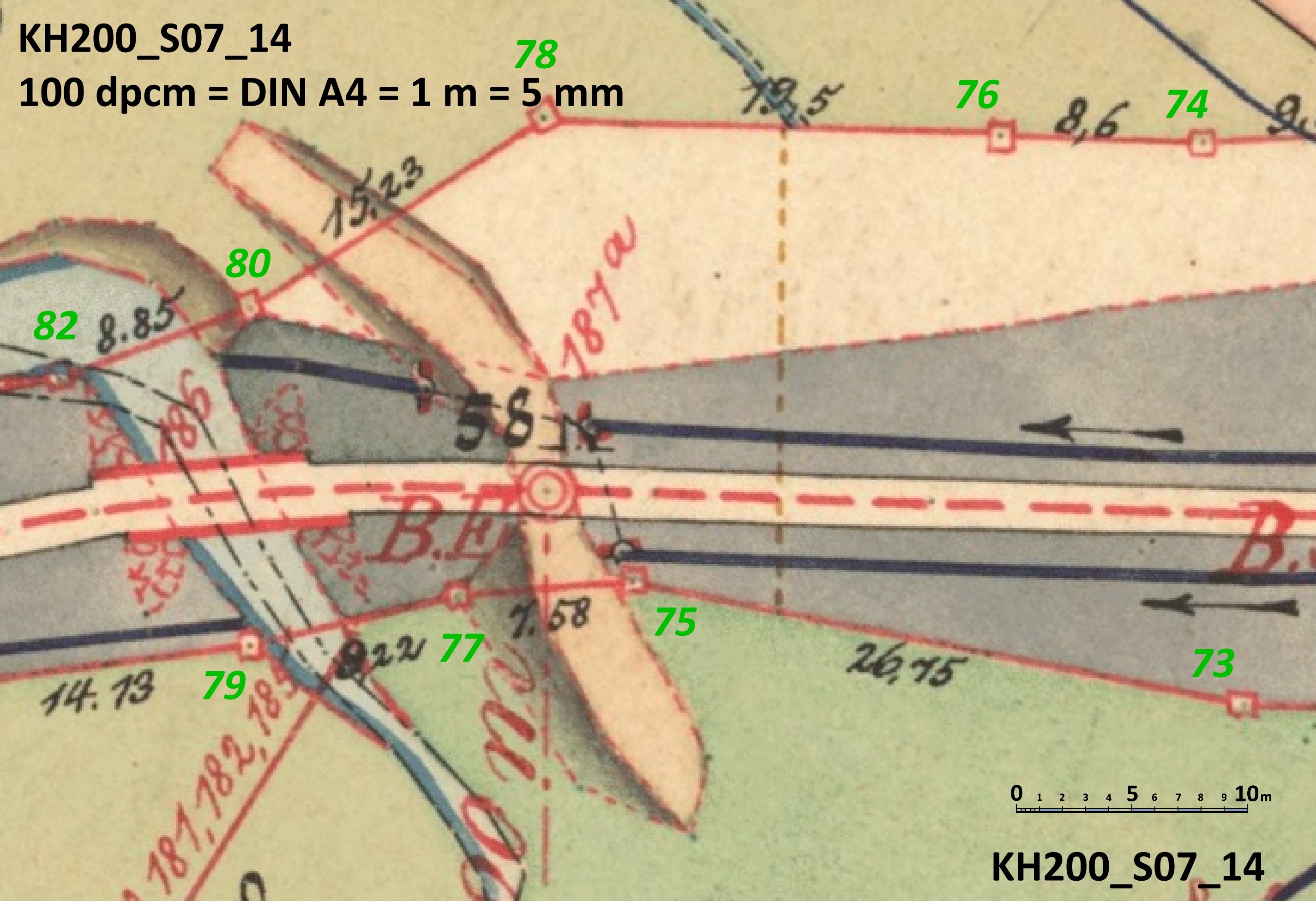

S07_14 – Betonbrücke unterhalb Einschnitt, km 5,78

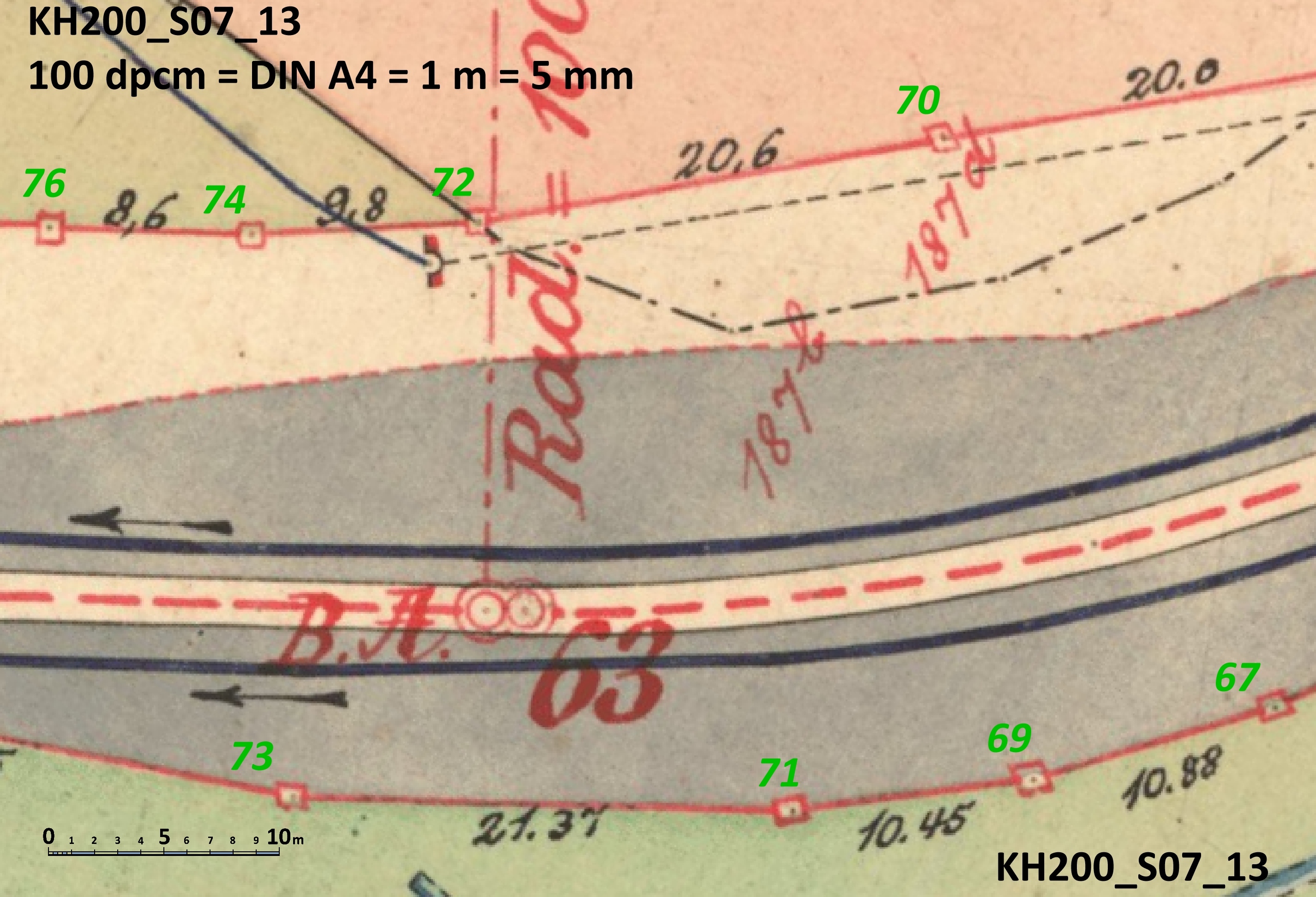

S07_13 – Einschnitt

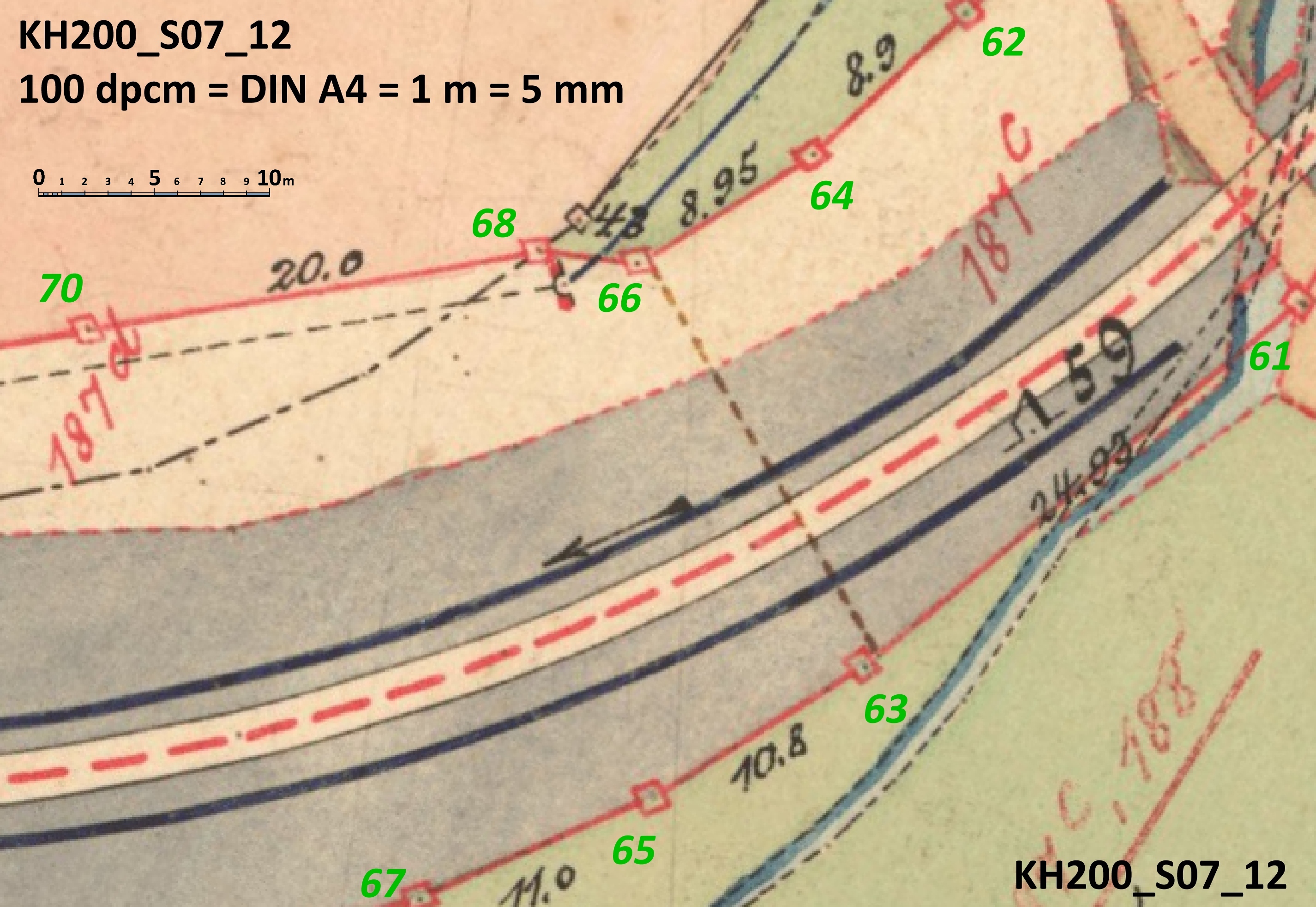

S07_12

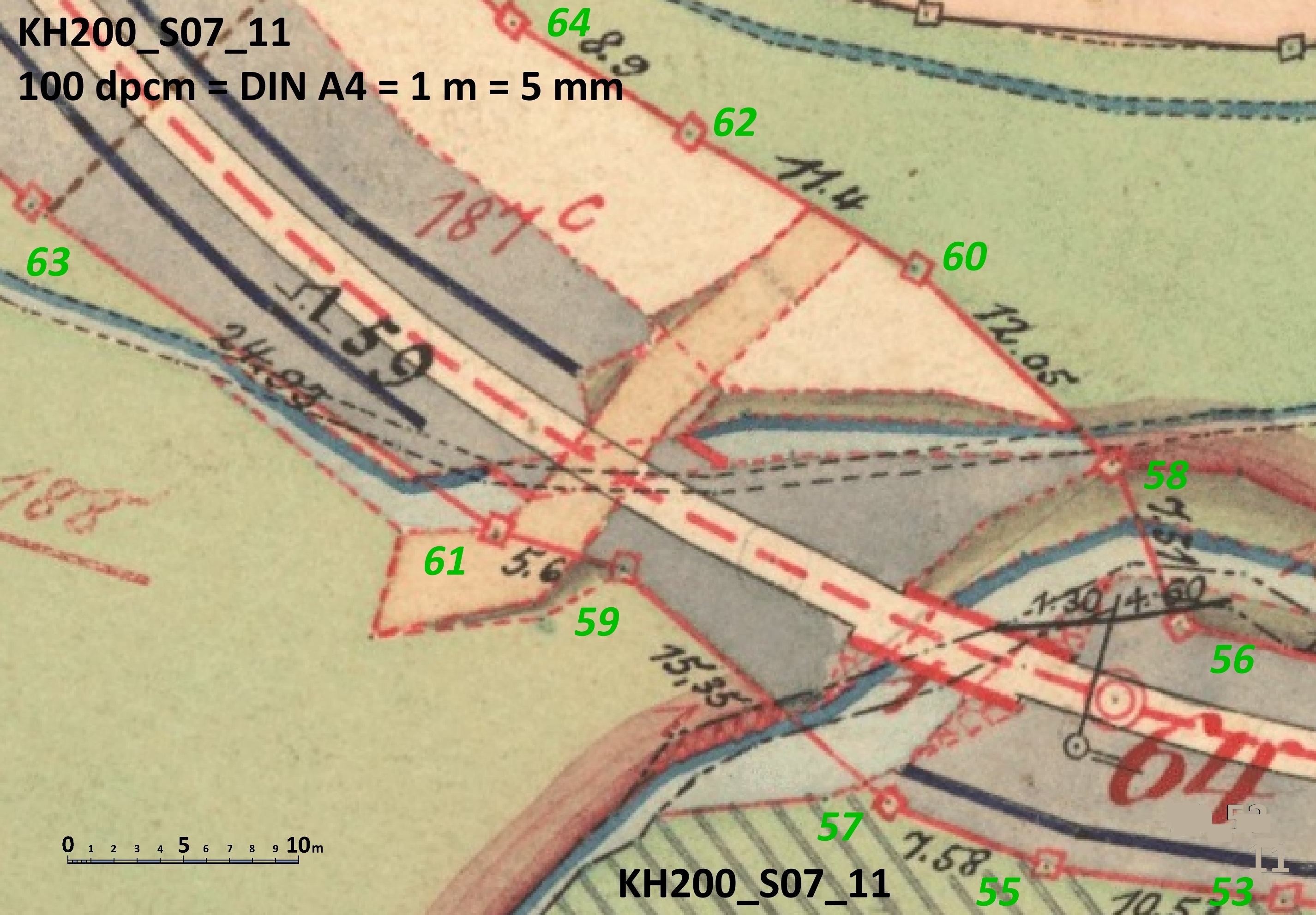

S07_11 – Mittelbrücke (etwa Mitte zwischen Bf Lohsdorf und Unterehrenberg), km 5,93

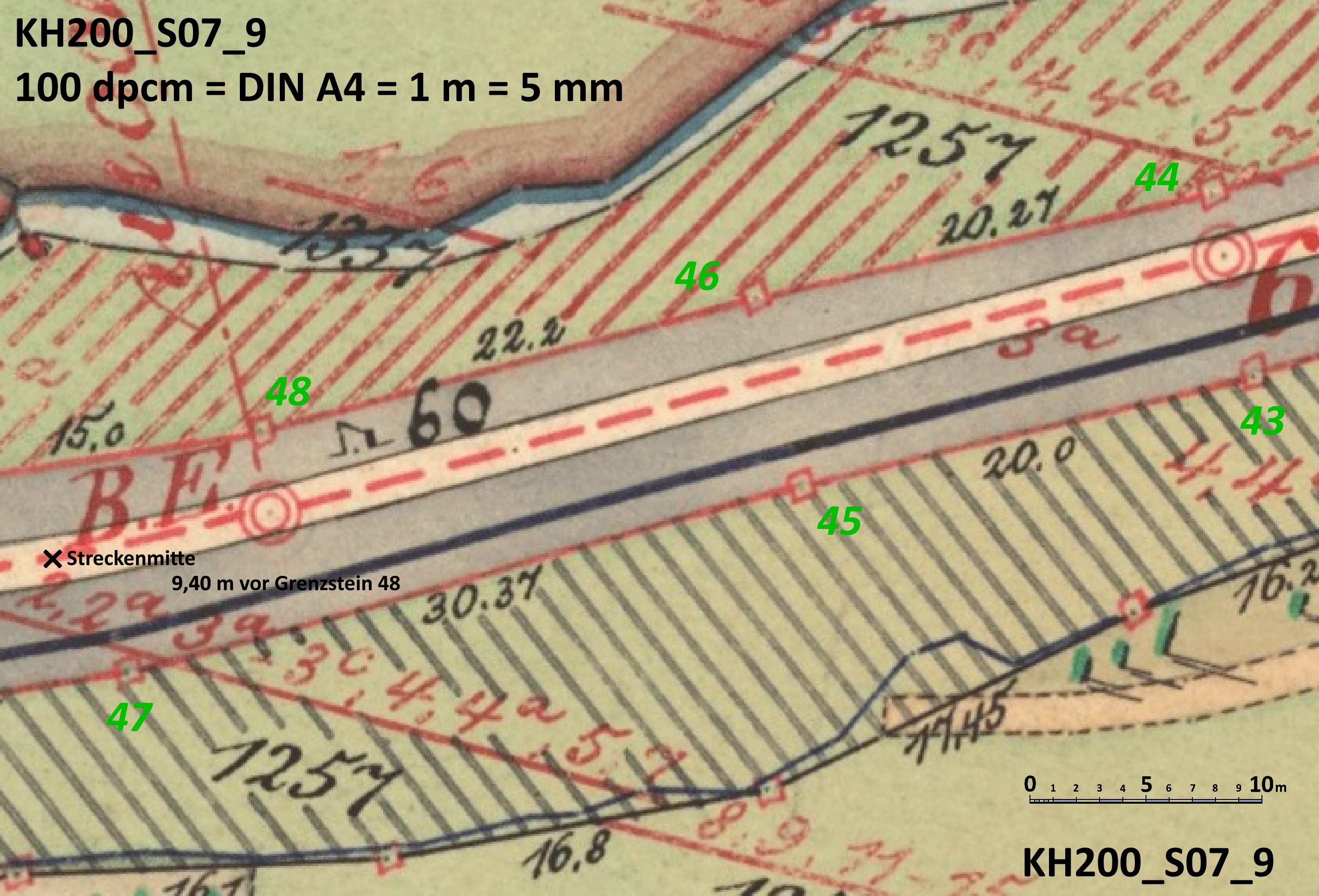

S07_10 – Streckenmitte zwischen Bf Lohsdorf und Unterehrenberg, 9,40 m vor dem Bogenende Grenzstein 48
S07_9

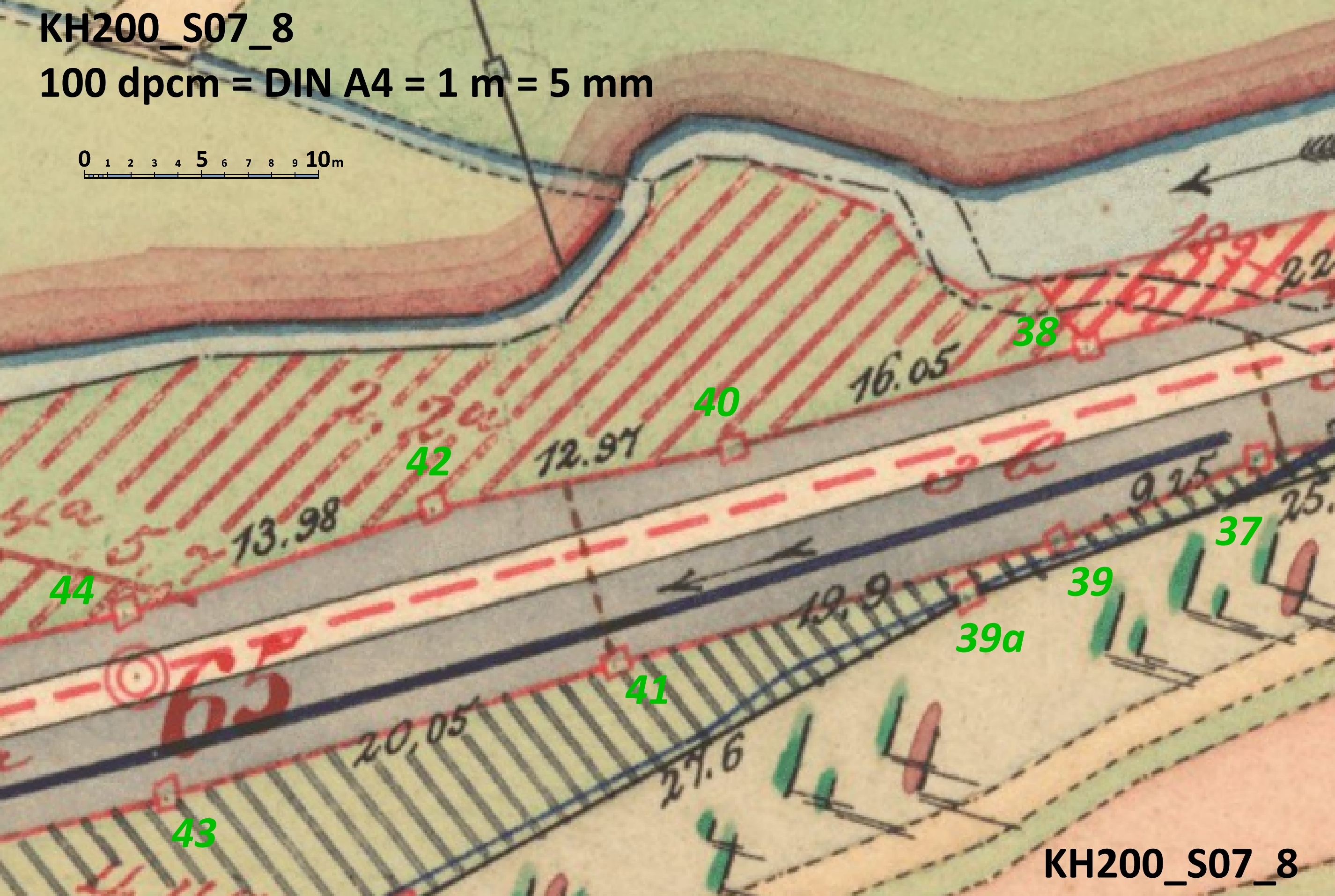

S07_8 – Lange gerade Strecke

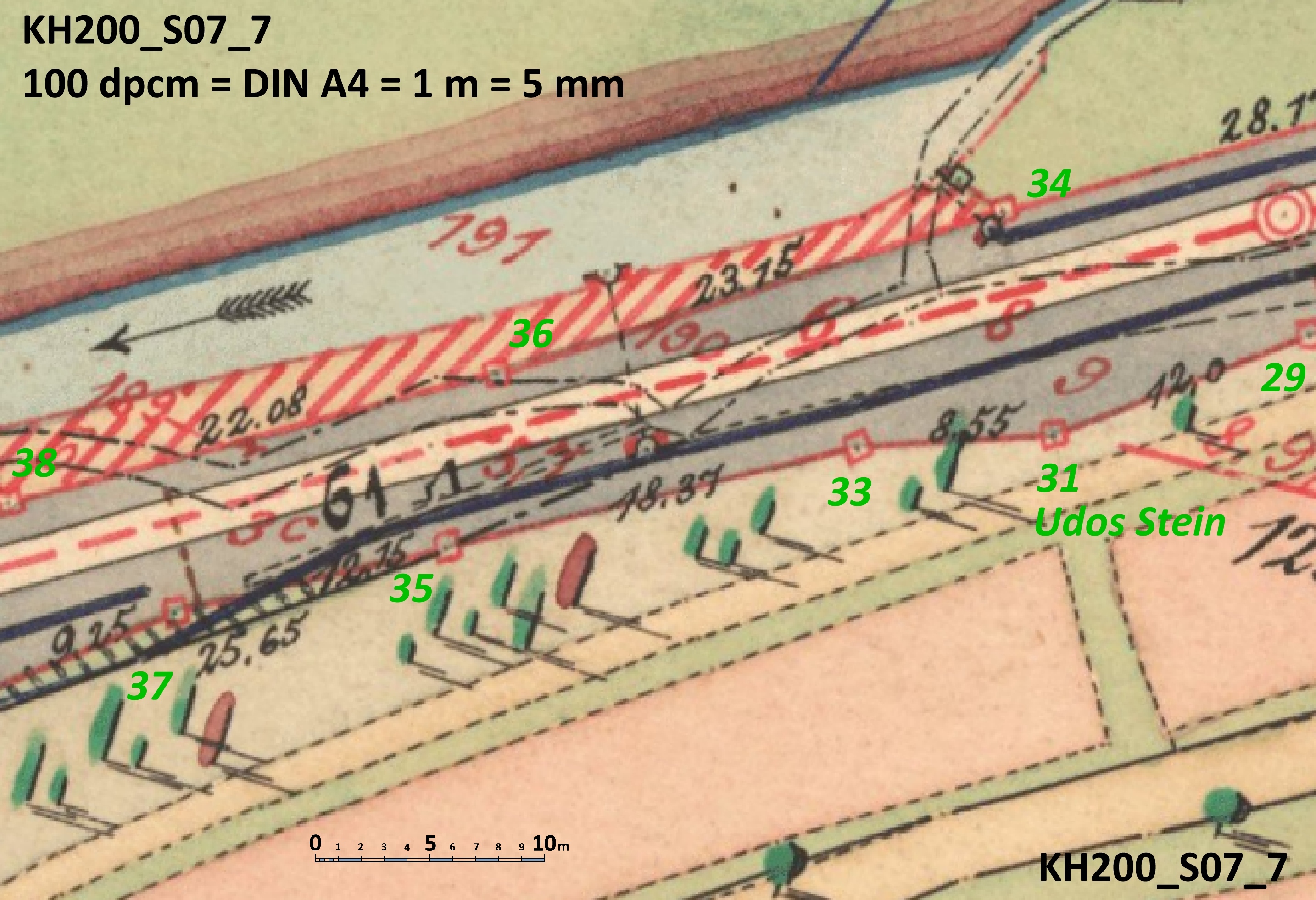

S07_7

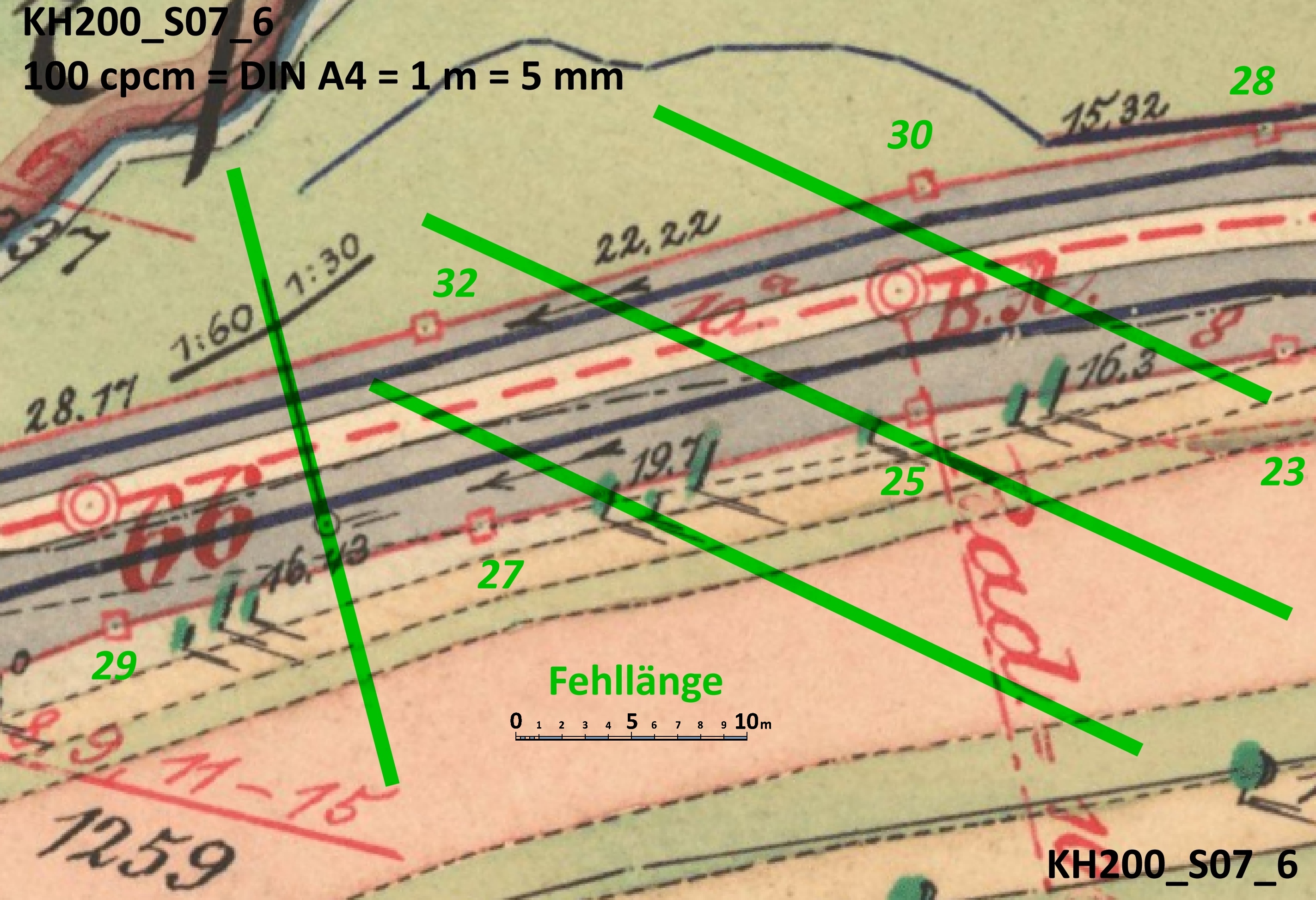

S07_6

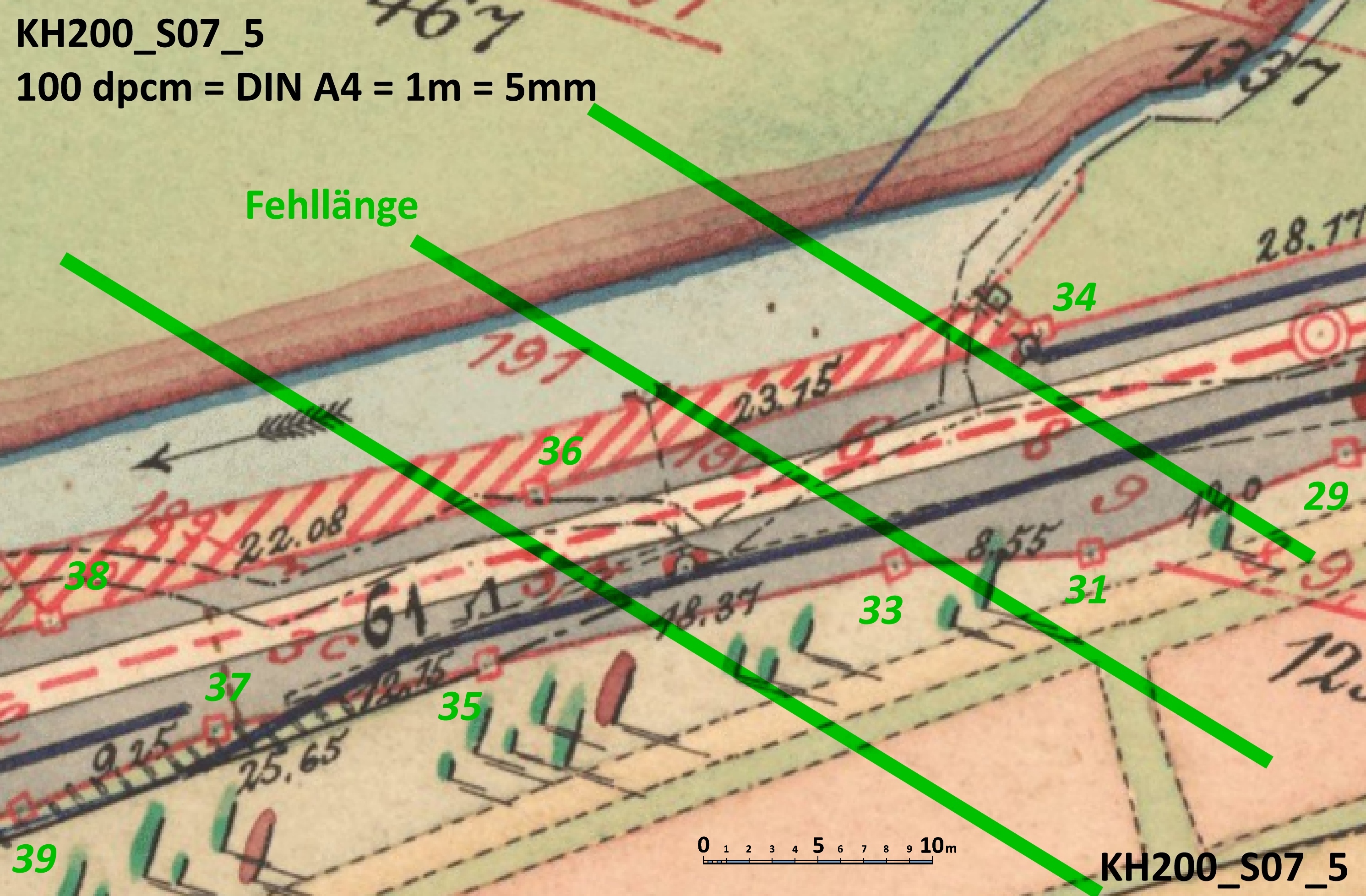

S07_5

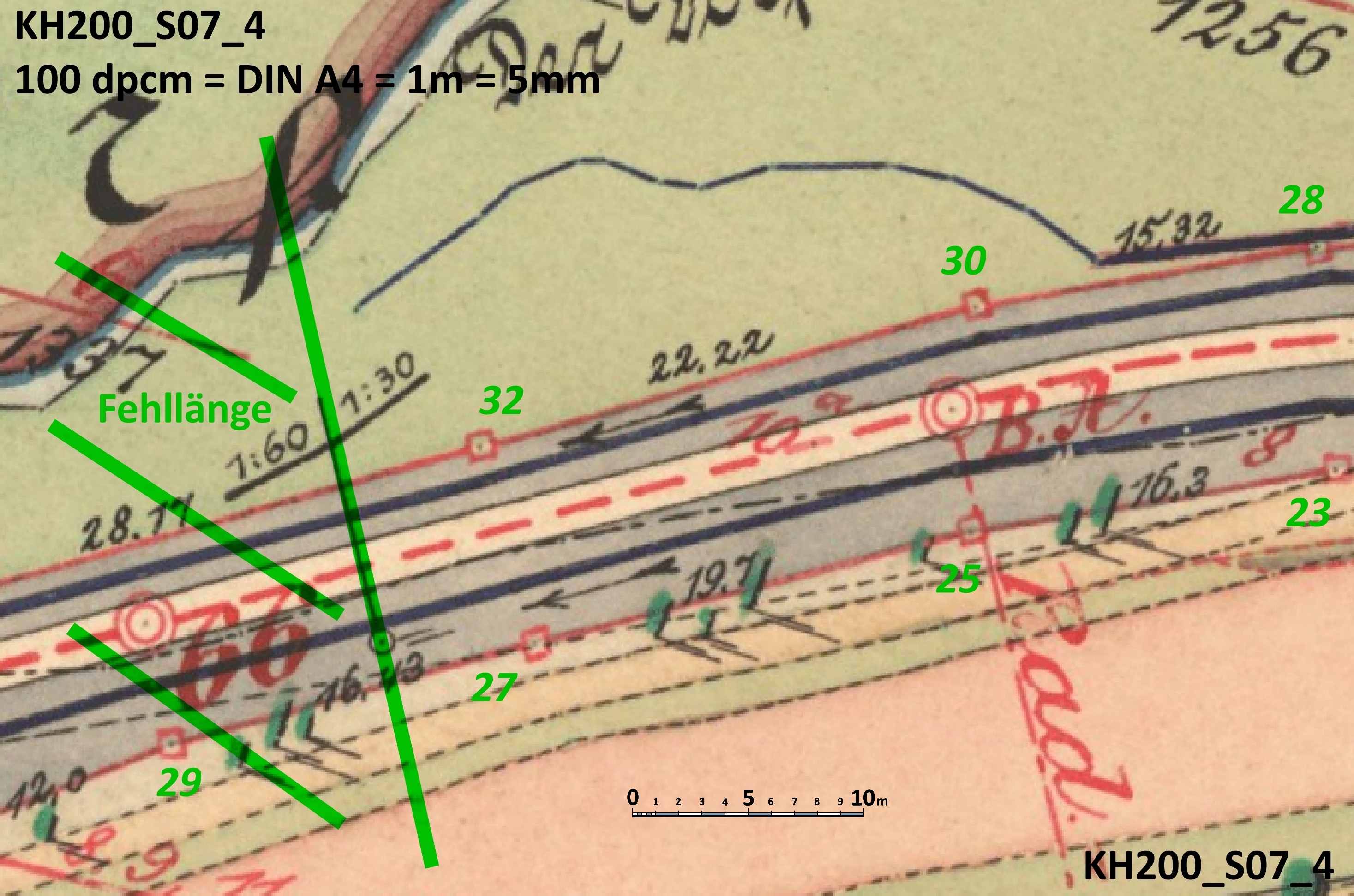

S07_4

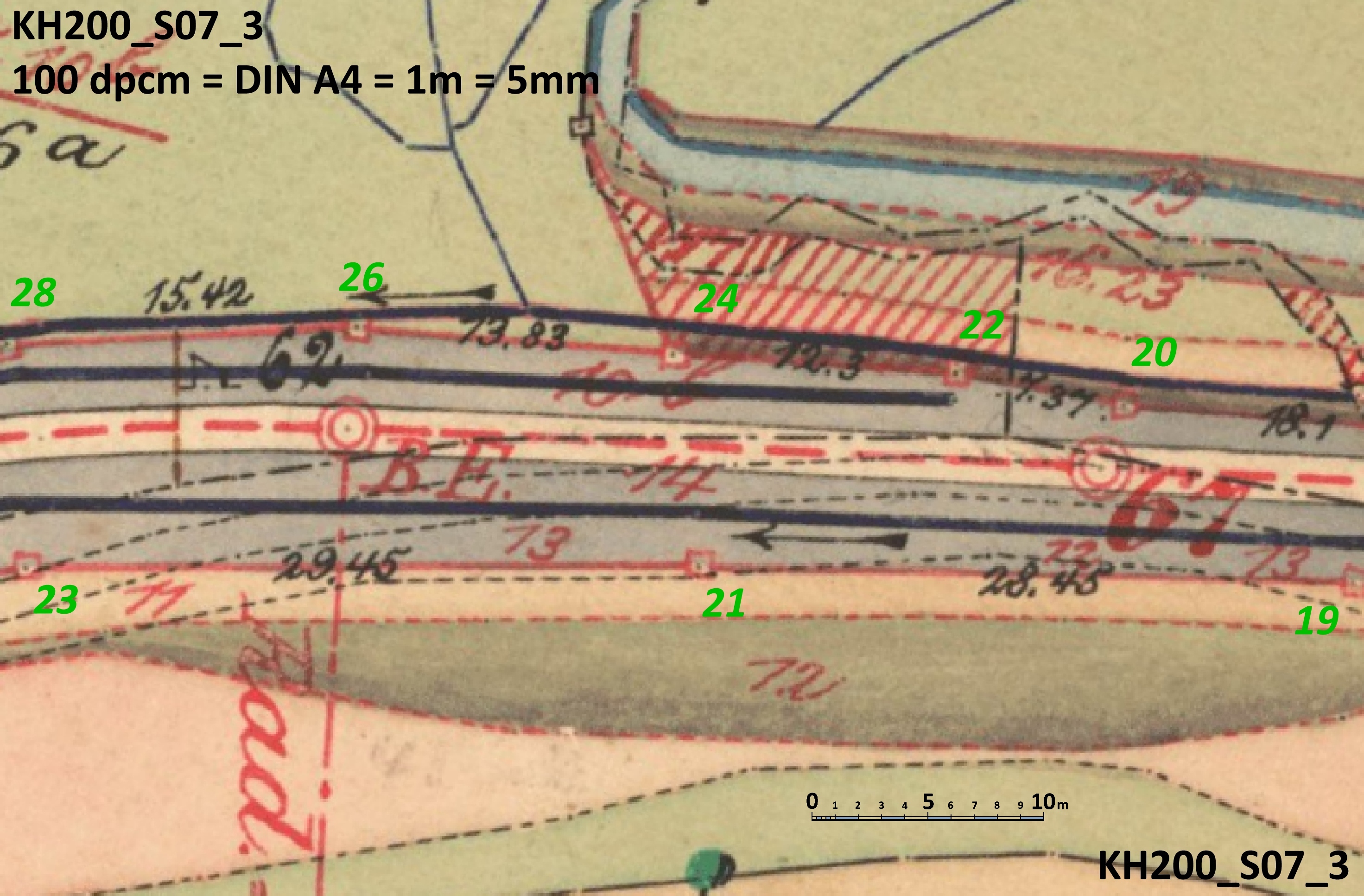

S07_3
S07_2

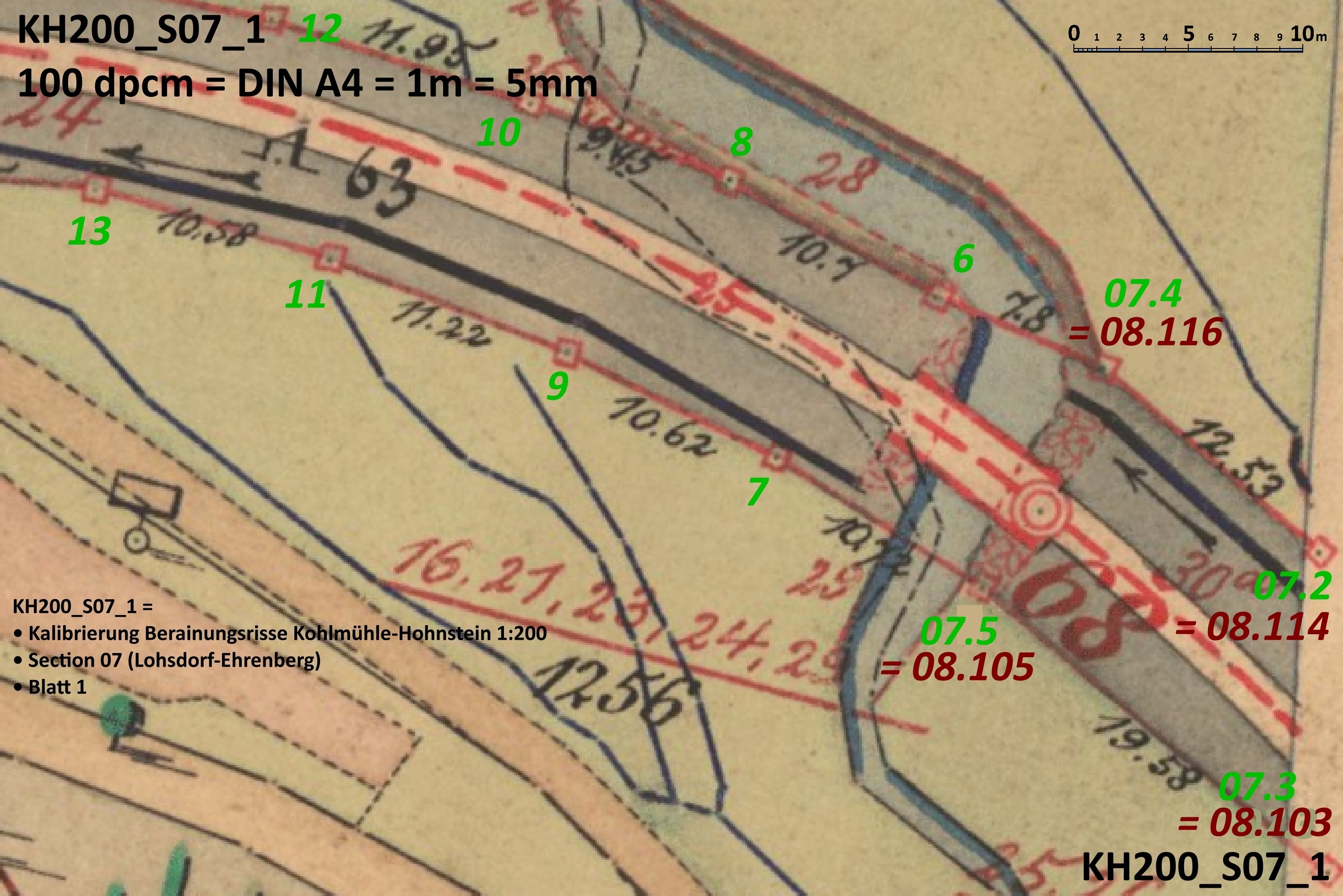

S07_1 – Betonbrücke über den kleinen Bach vom Birkenberg, km 6,3

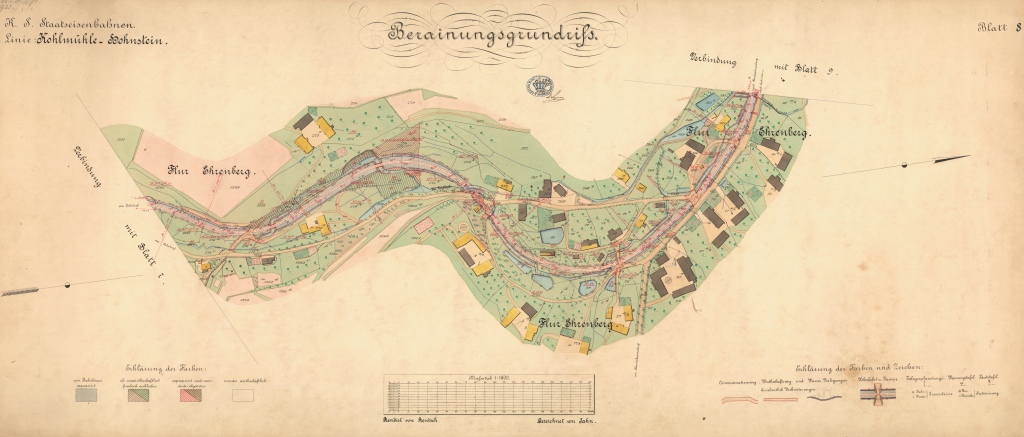

Blatt 8 – Ehrenberg-Drehe
Ortseingang Ehrenberg bis unterhalb Bahnhof Unterehrenberg. Hauptriss 1:1000 und 17 Blatt 1:200, Grenzstein Nr. 1 bis 116 (wobei am Ende paar ungeraden Nummern fehlen).
Berainungsgrundriss 1:1000, Blatt 8, gezeichnet von Jahn, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898

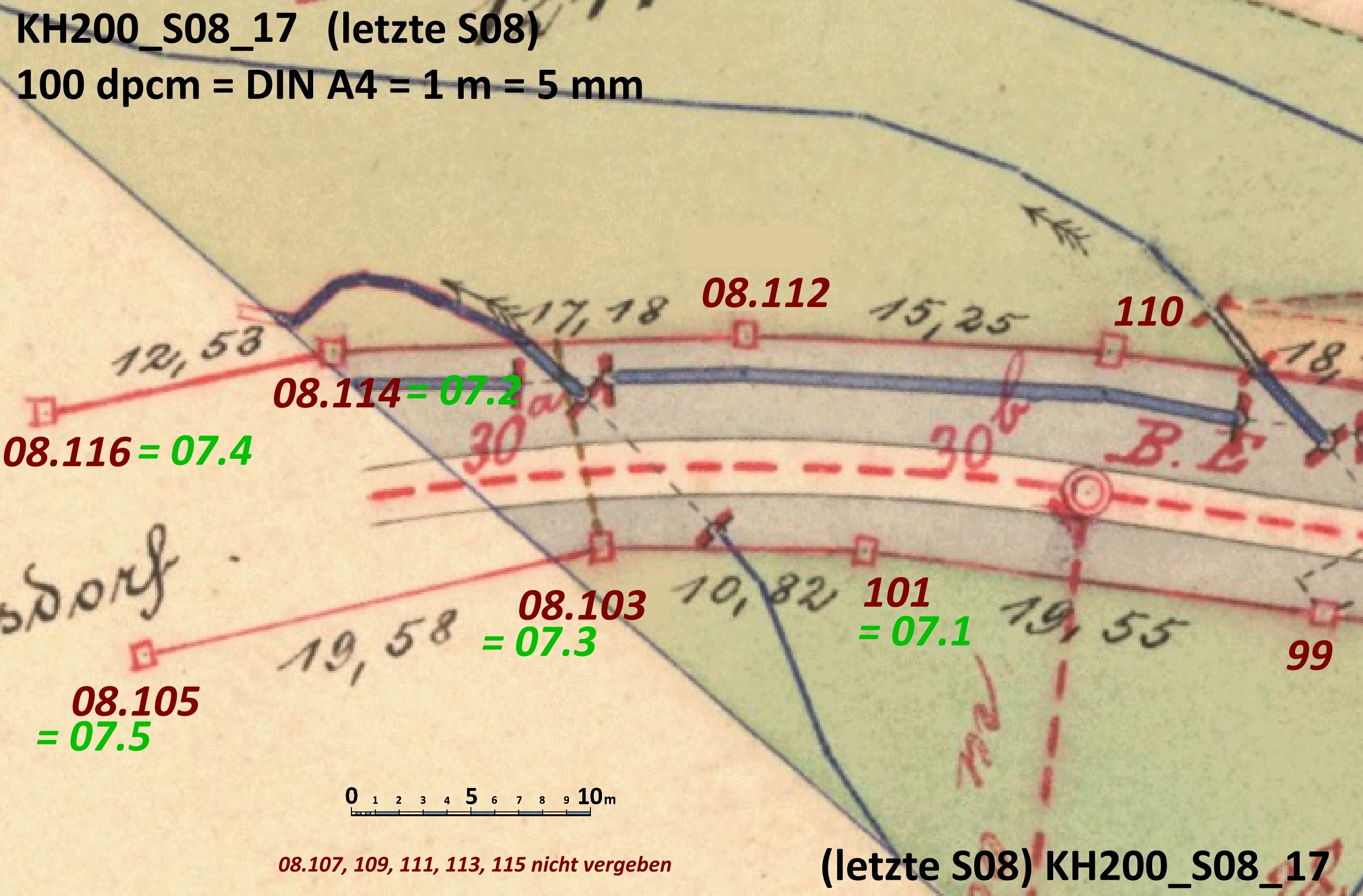

S08_17

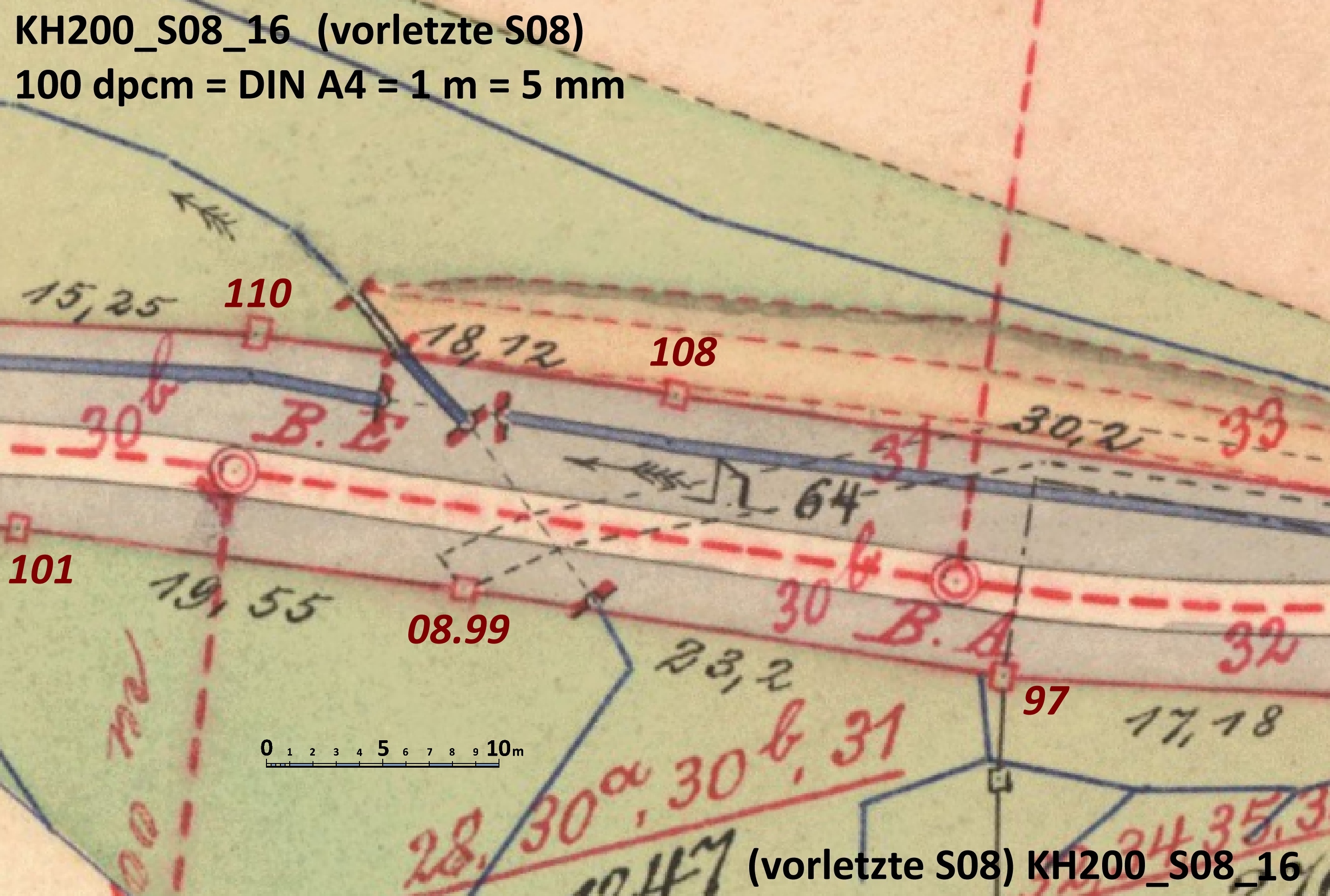

S08_16

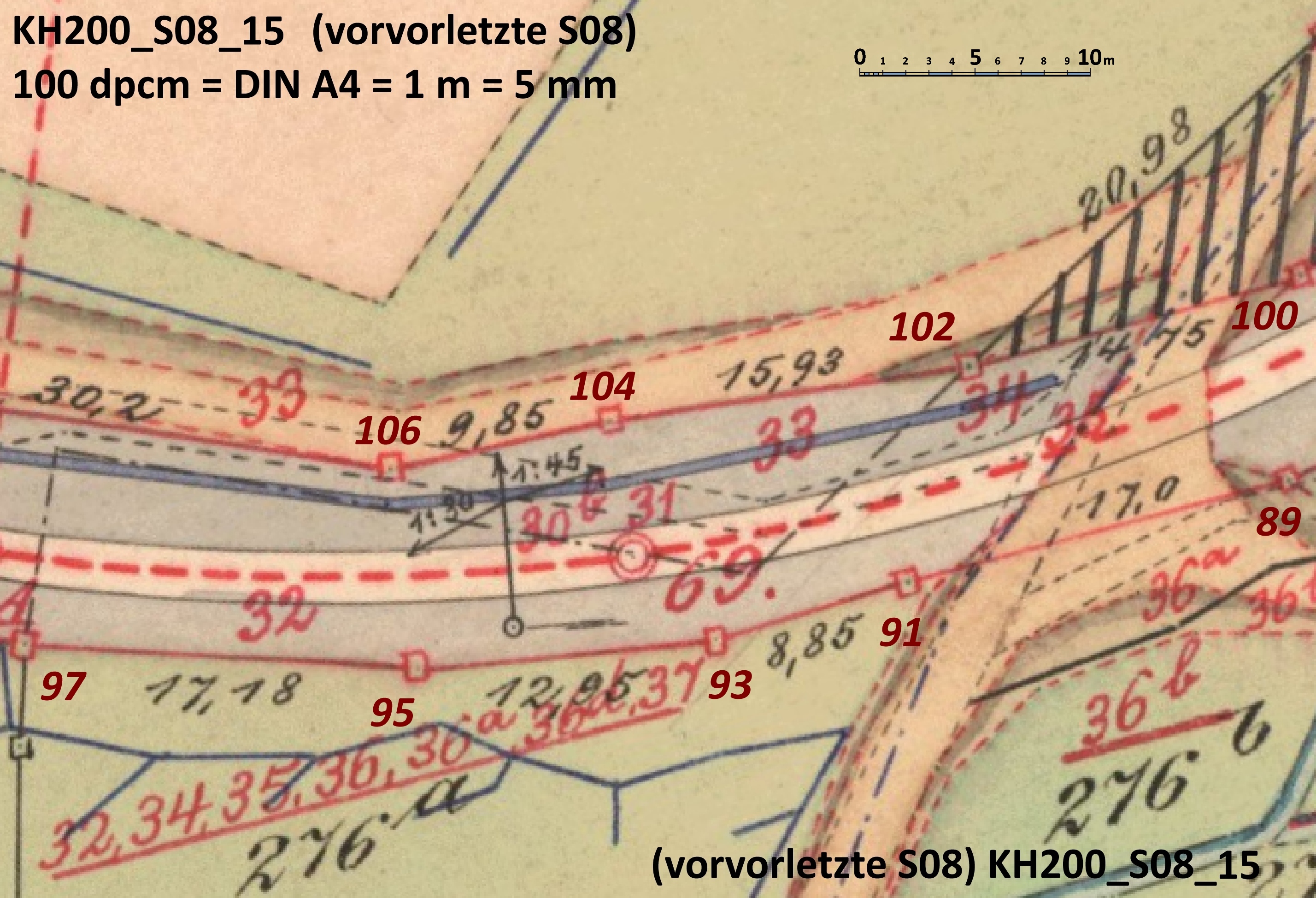

S08_15

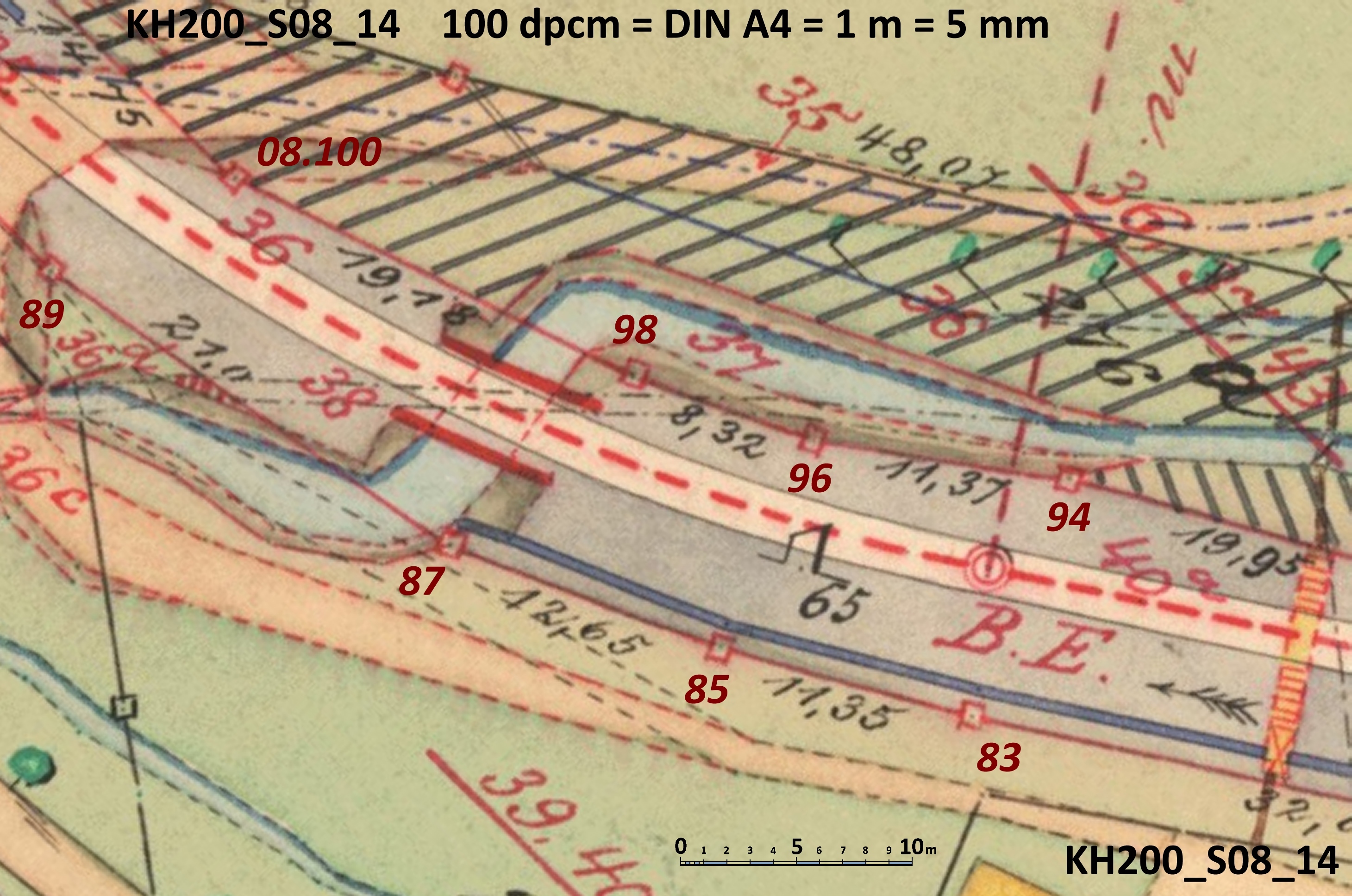

S08_14 – 1. trockene Betonbrücke vor Ehrenberg, km 6,5

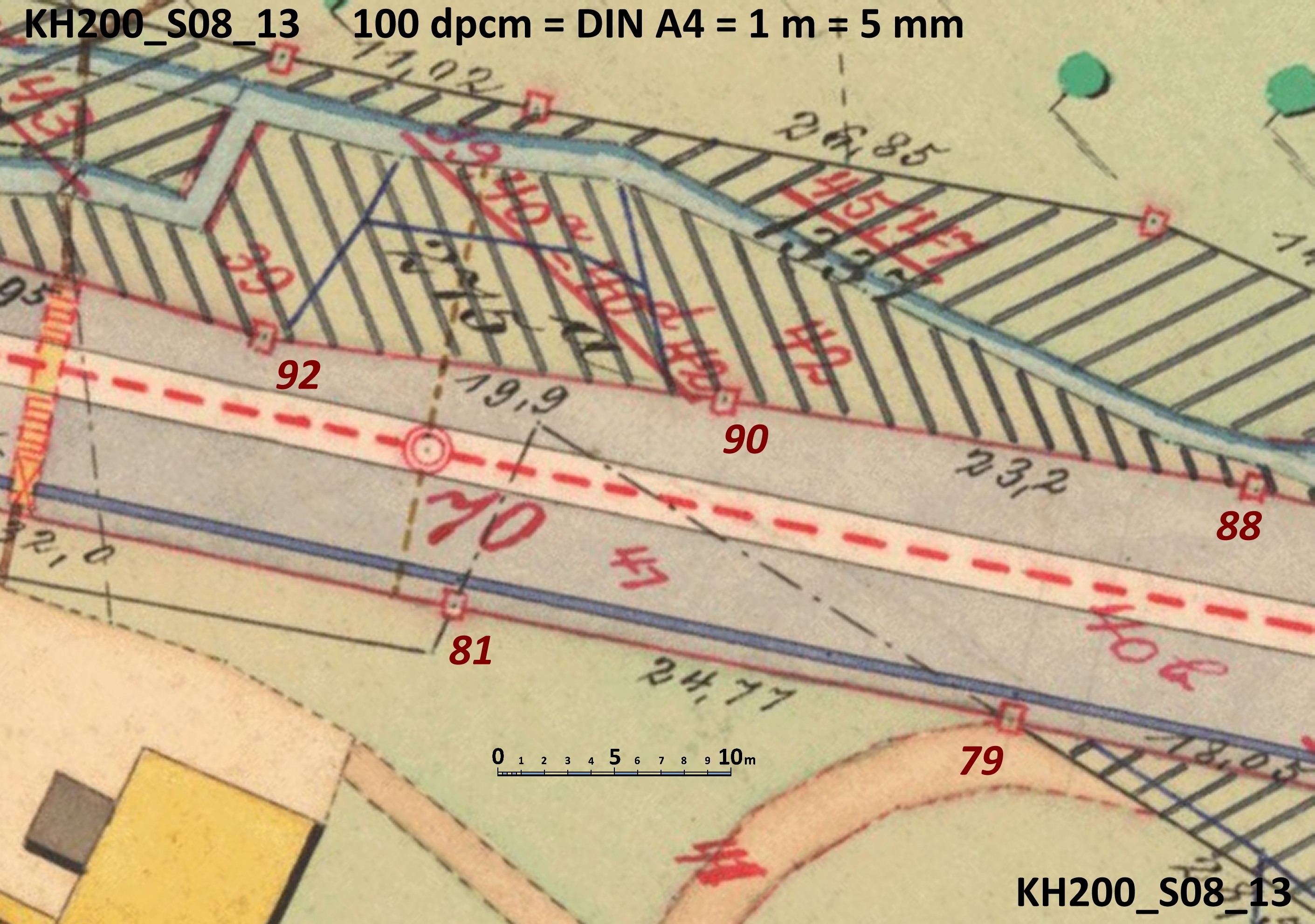

S08_13
S08_12 – 2. trockene Betonbrücke vor Ehrenberg, km 6,6

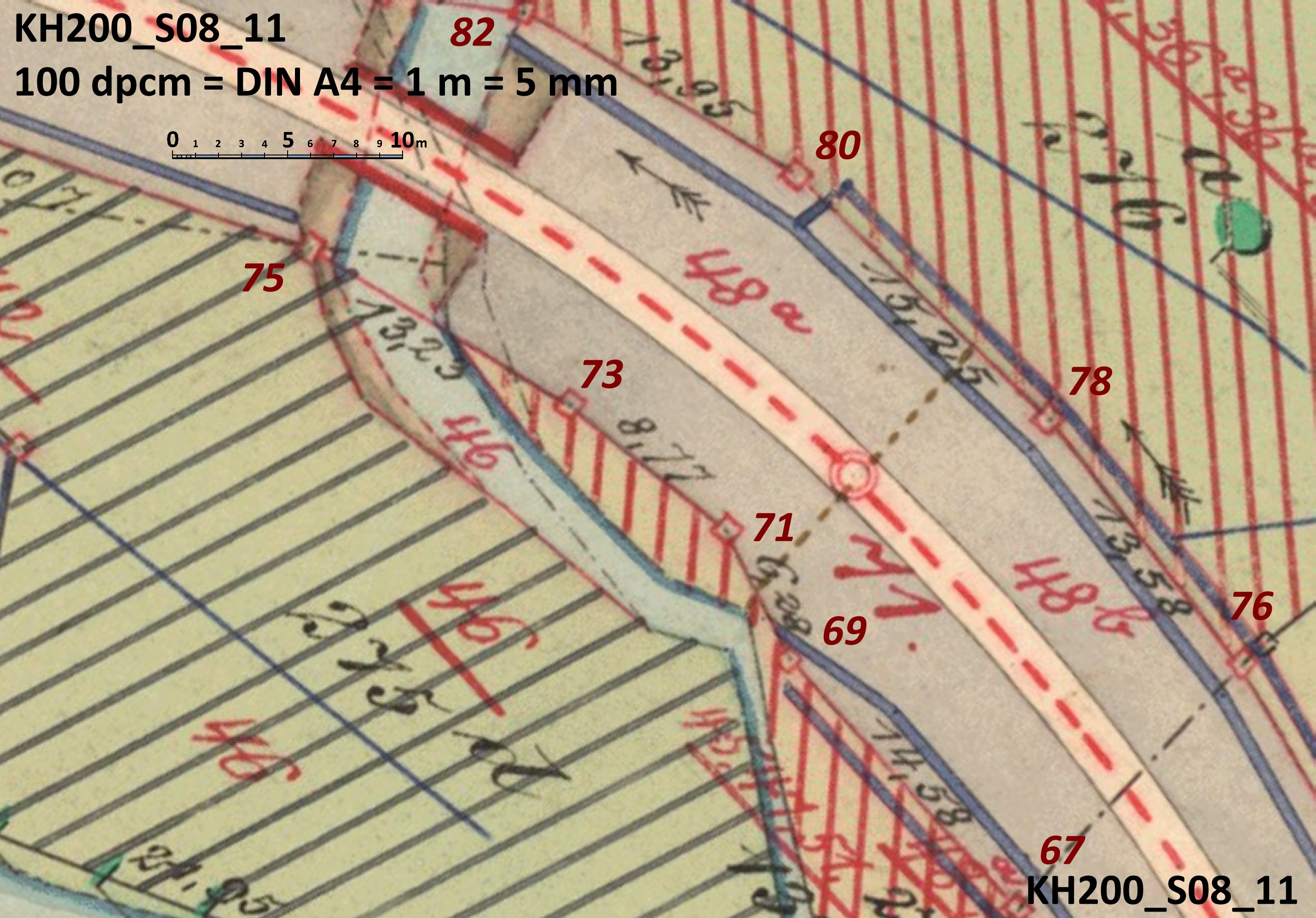

S08_11

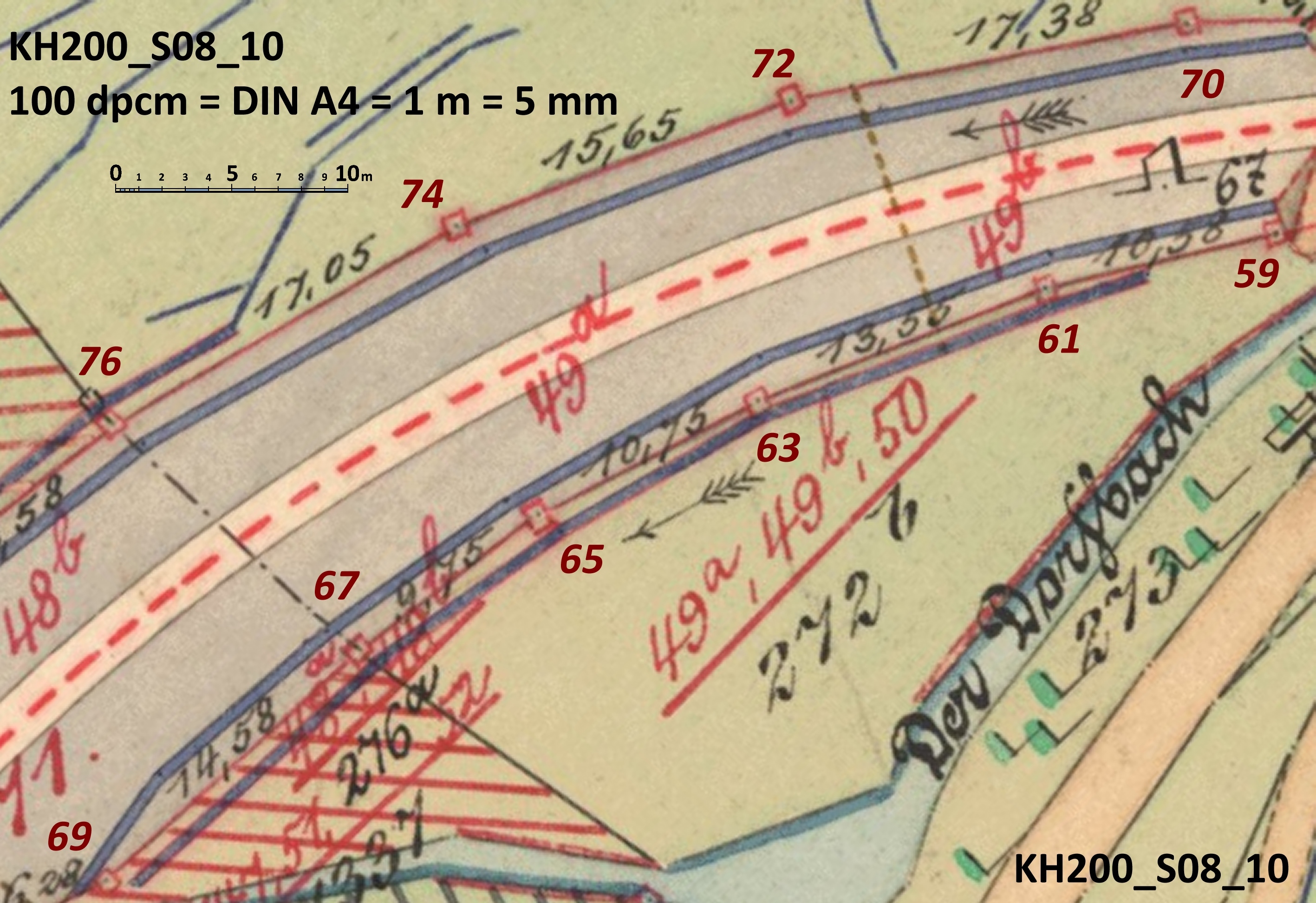

S08_10

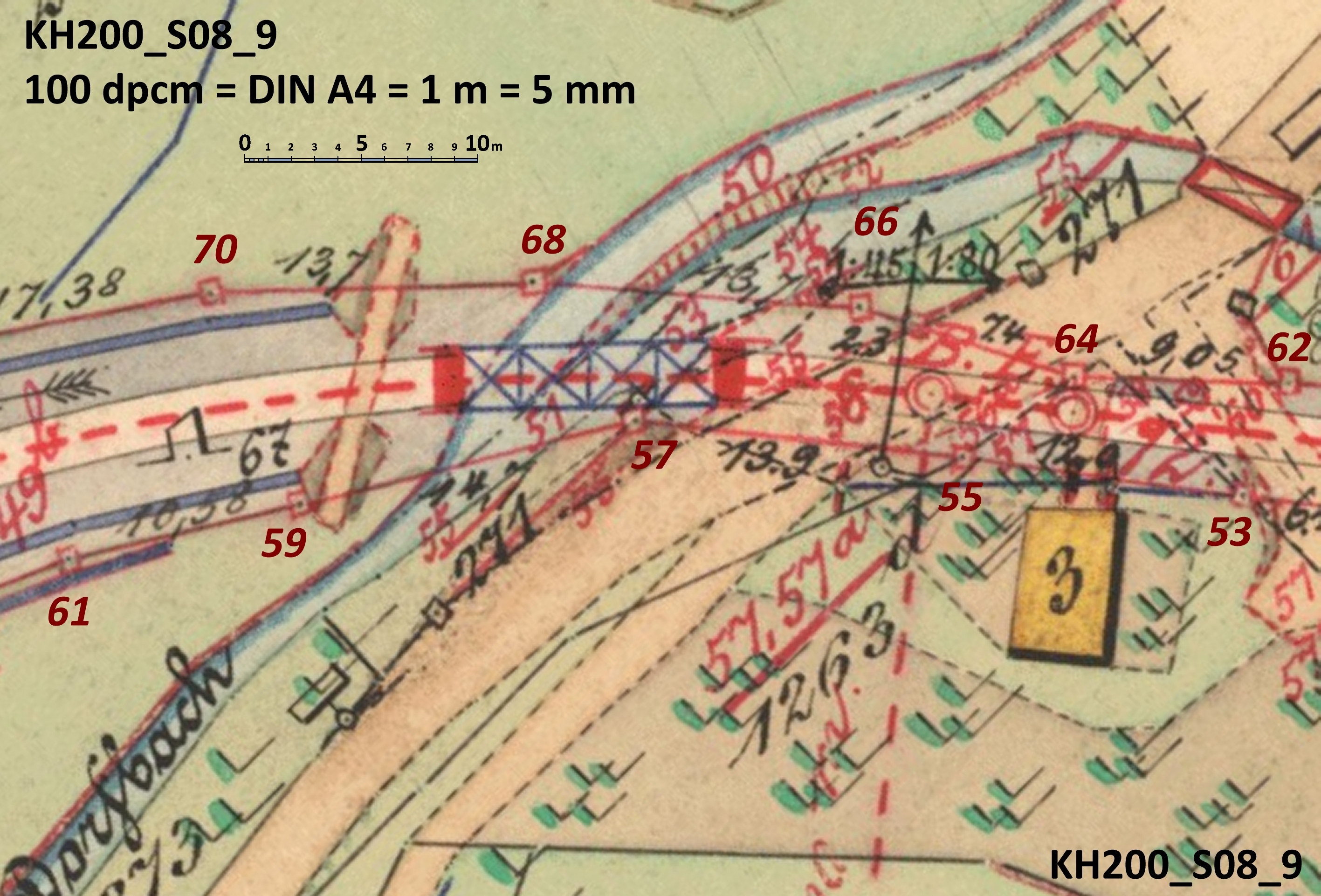

S08_9 – Ehemalige Eisenbrücke, etwa 1935 bei Straßenbau abgerissen

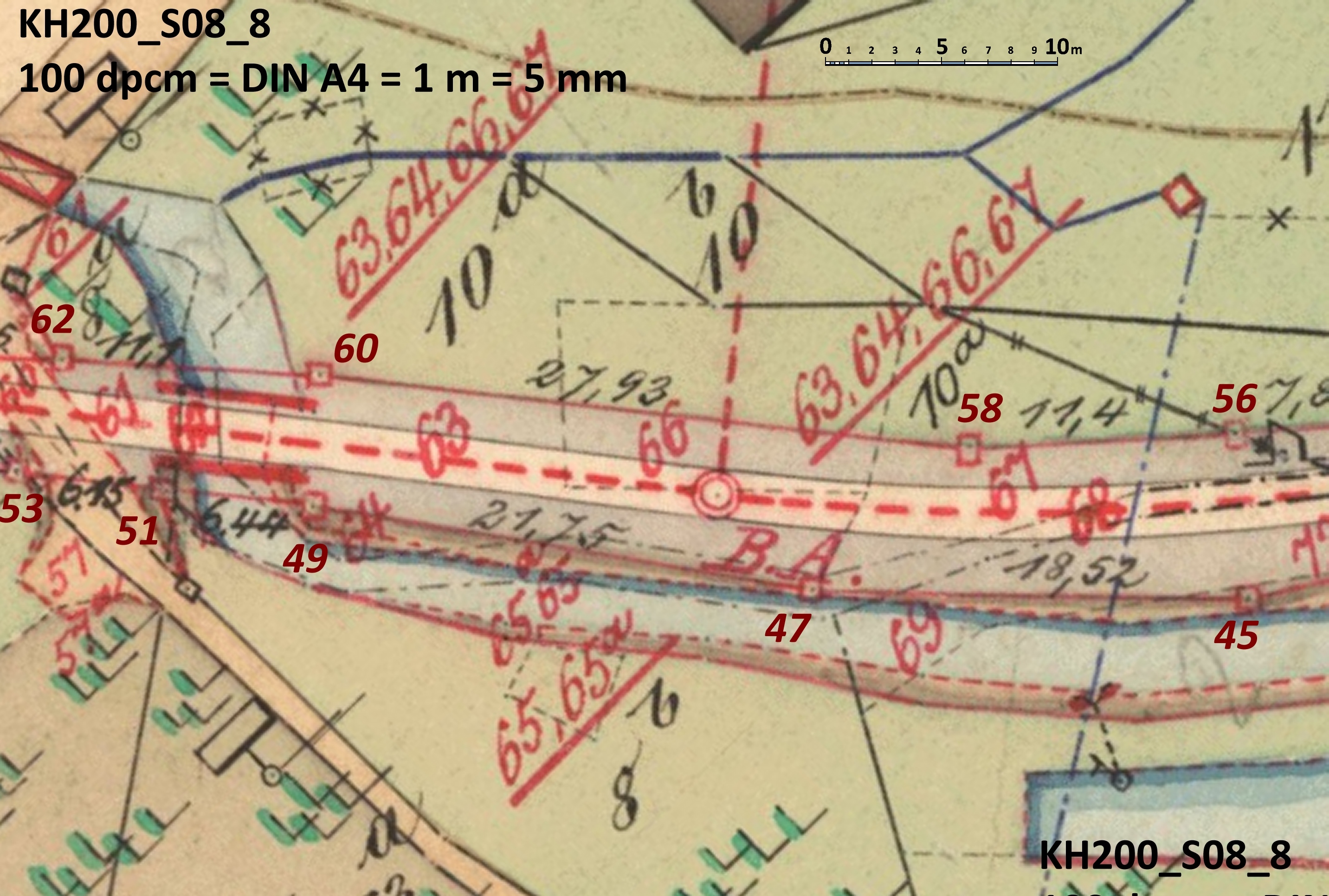

S08_8 – Ehemalige untere Betonbrücke Drehe, etwa 1935 bei Straßenbau abgerissen

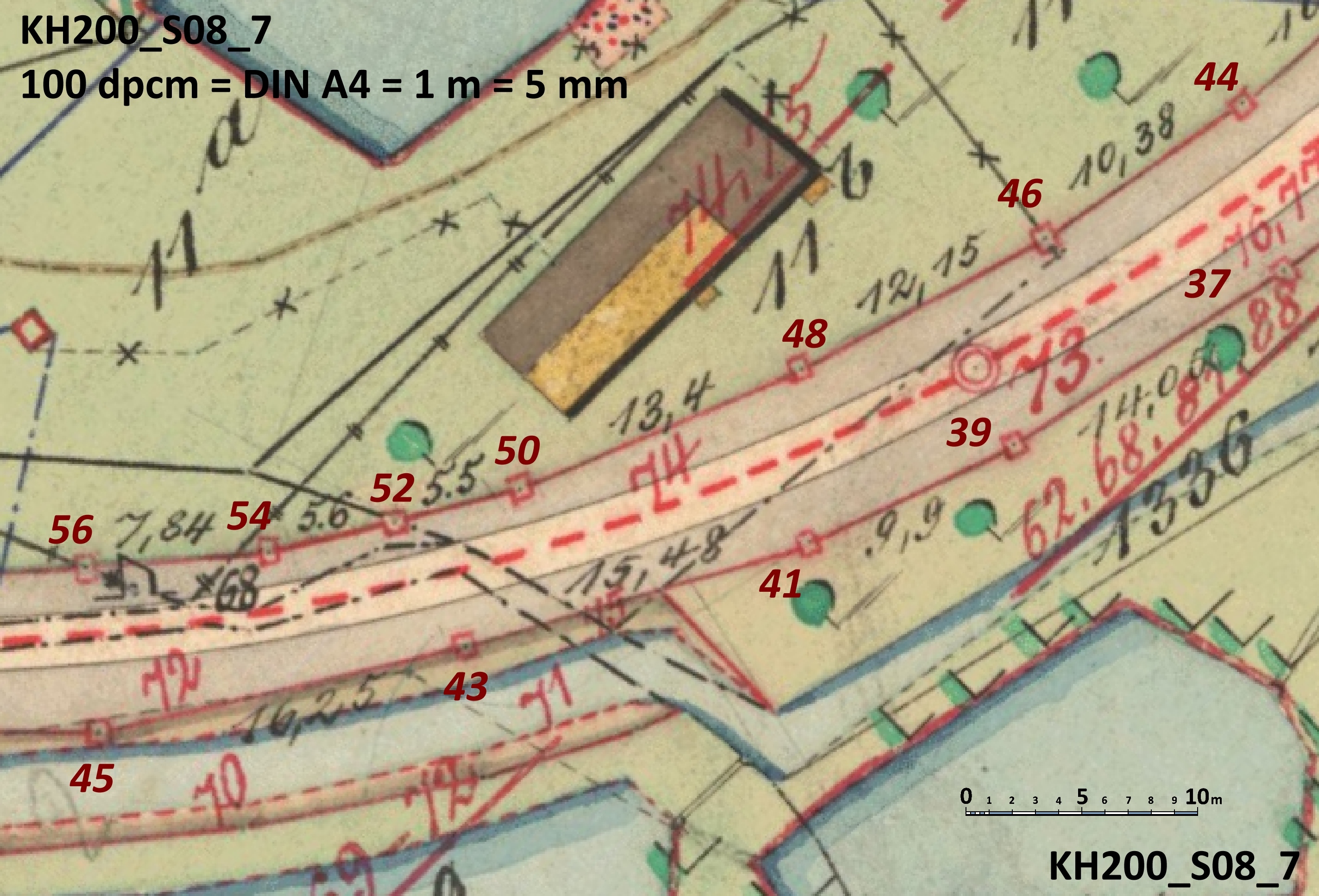

S08_7

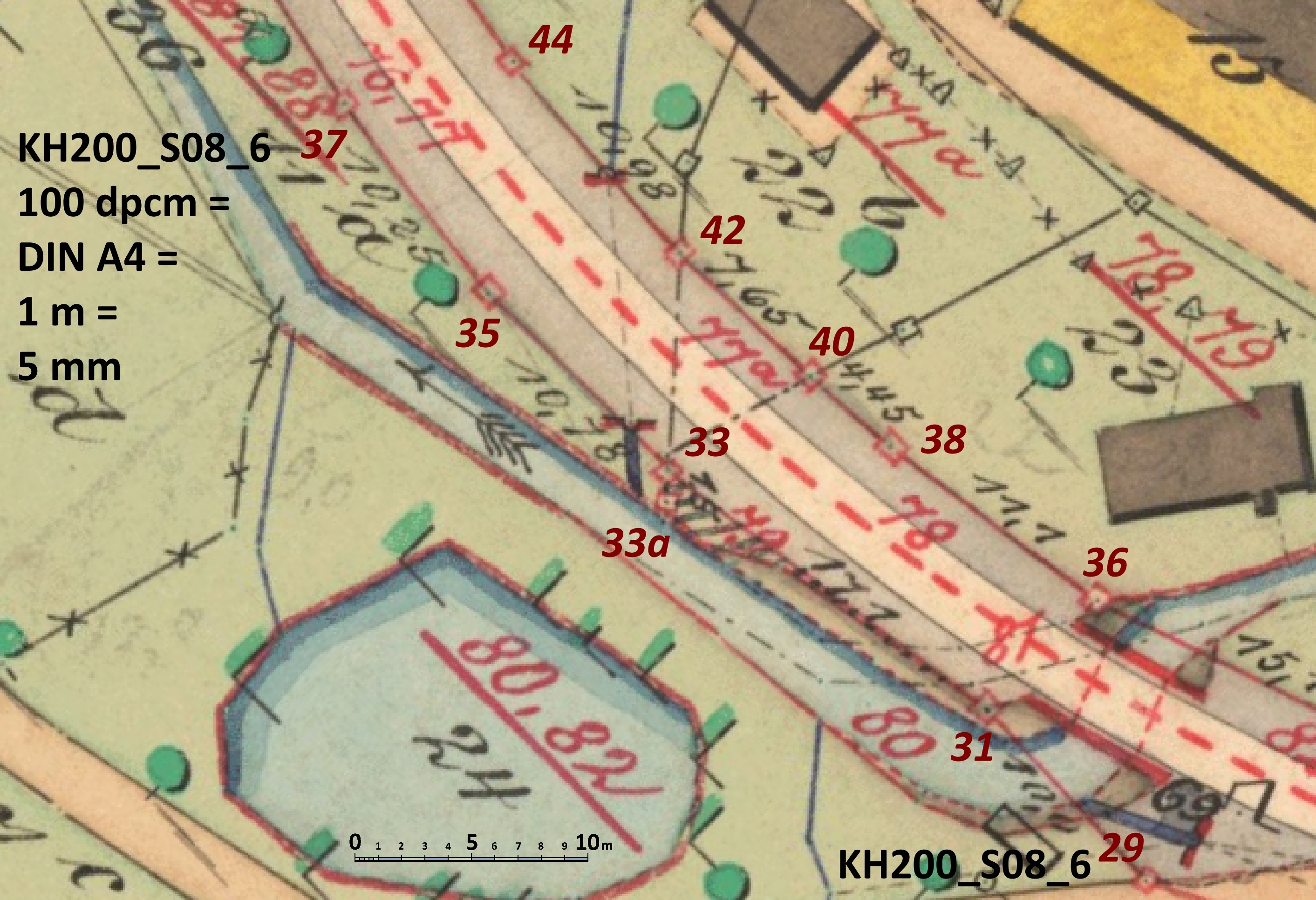

S08_6 – Ehemals obere Betonbrücke Drehe, jetzt nur noch Verrohrungsauslass, straßenseitig zugeschüttet, km 6,9

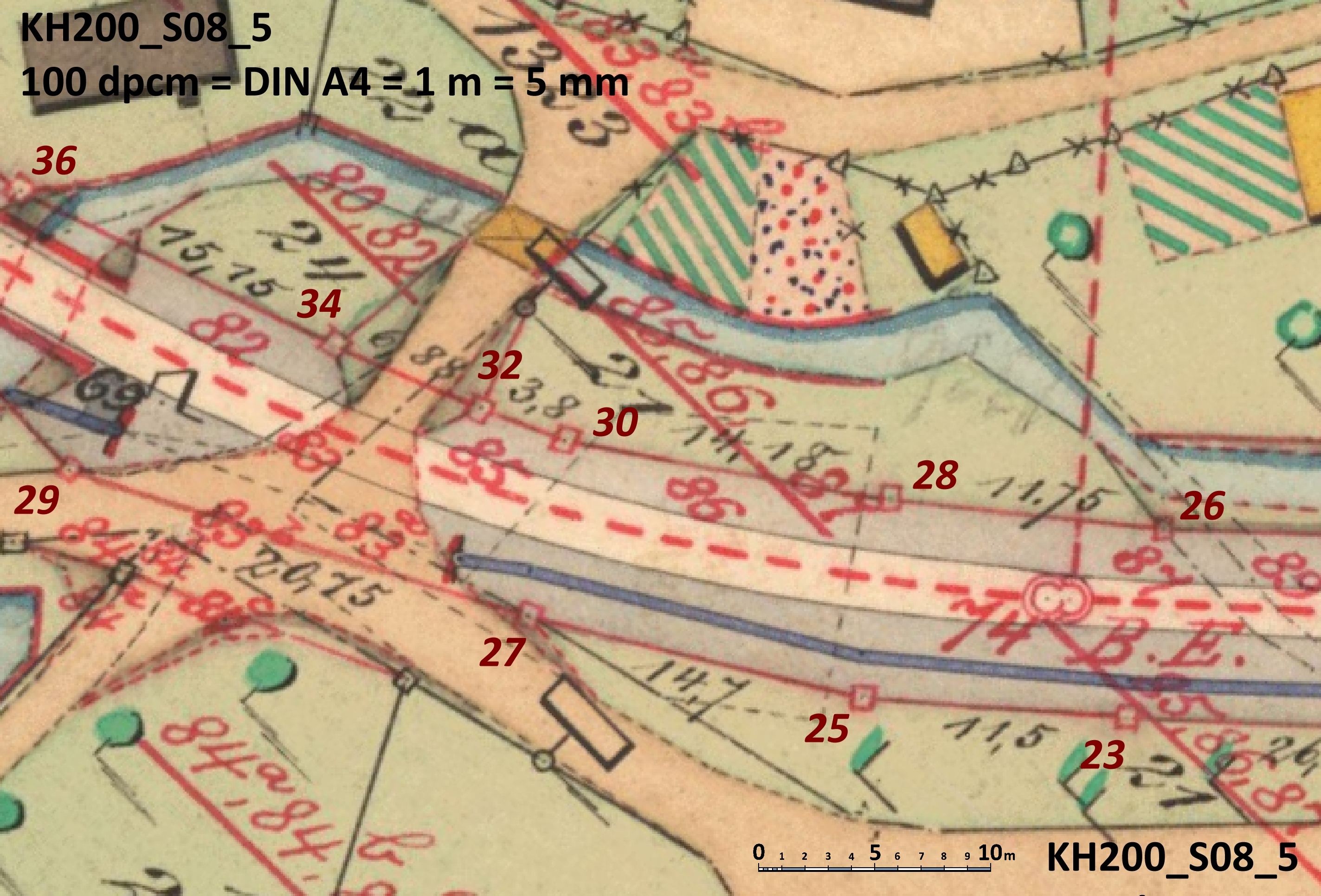

S08_5

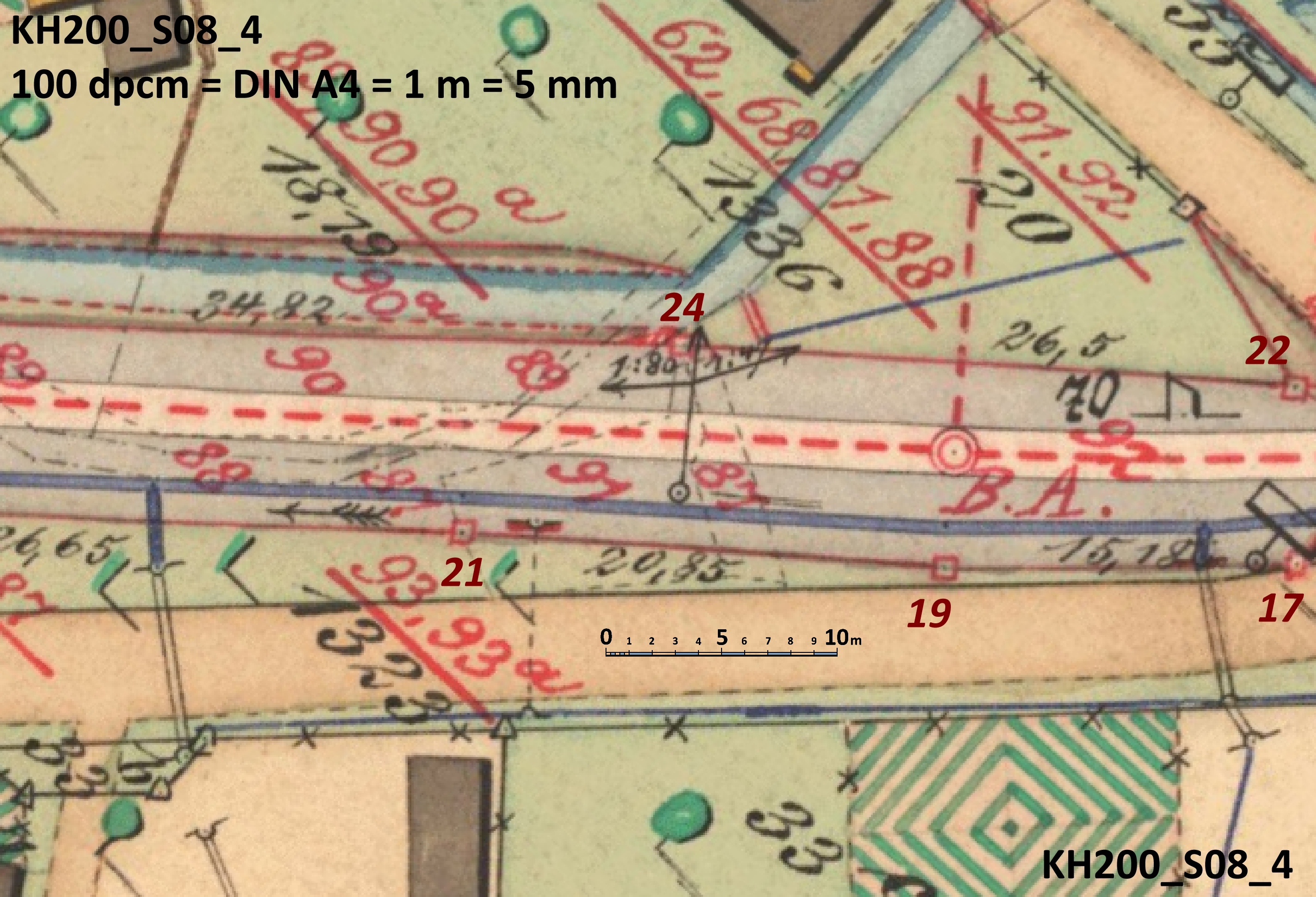

S08_4

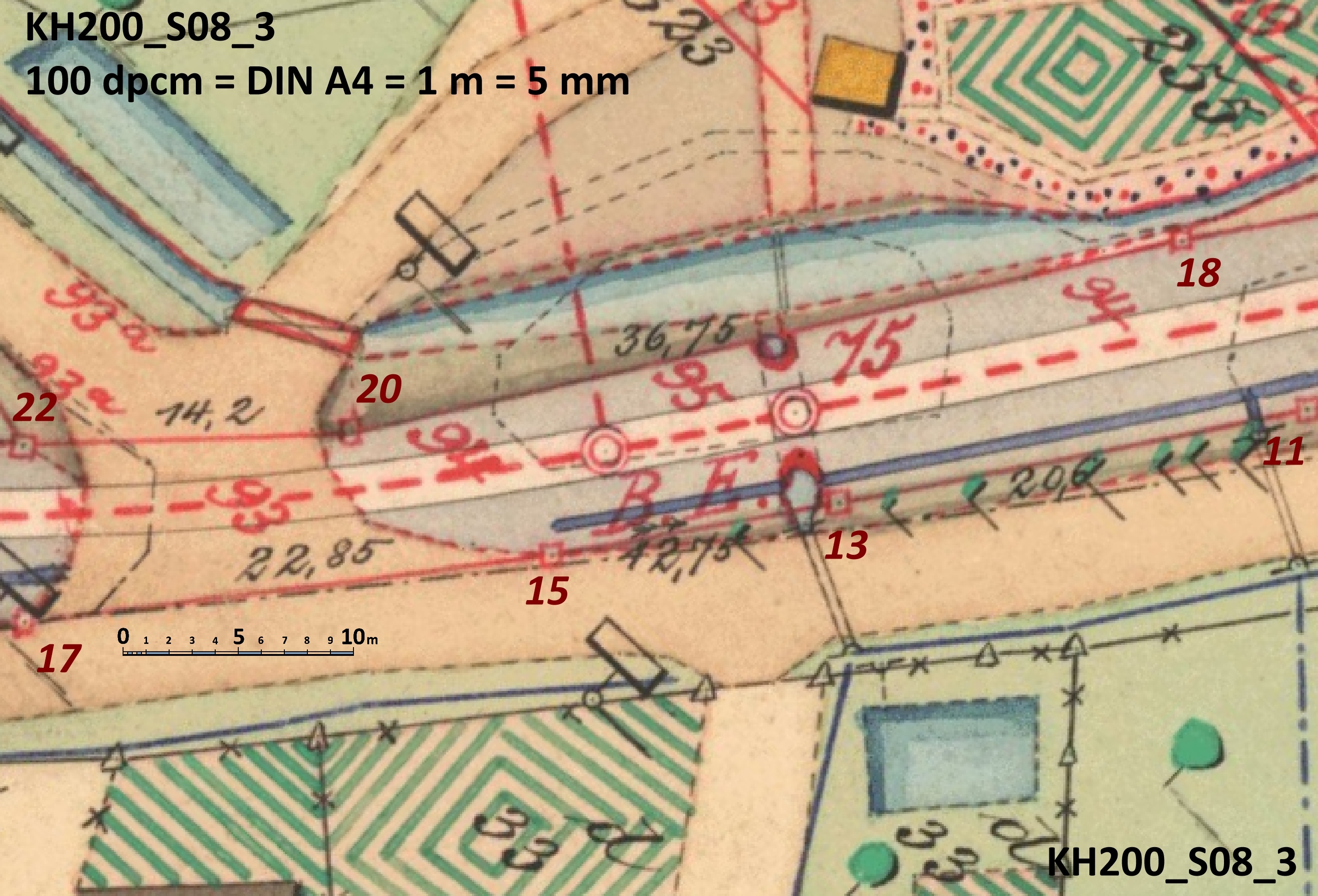

S08_3

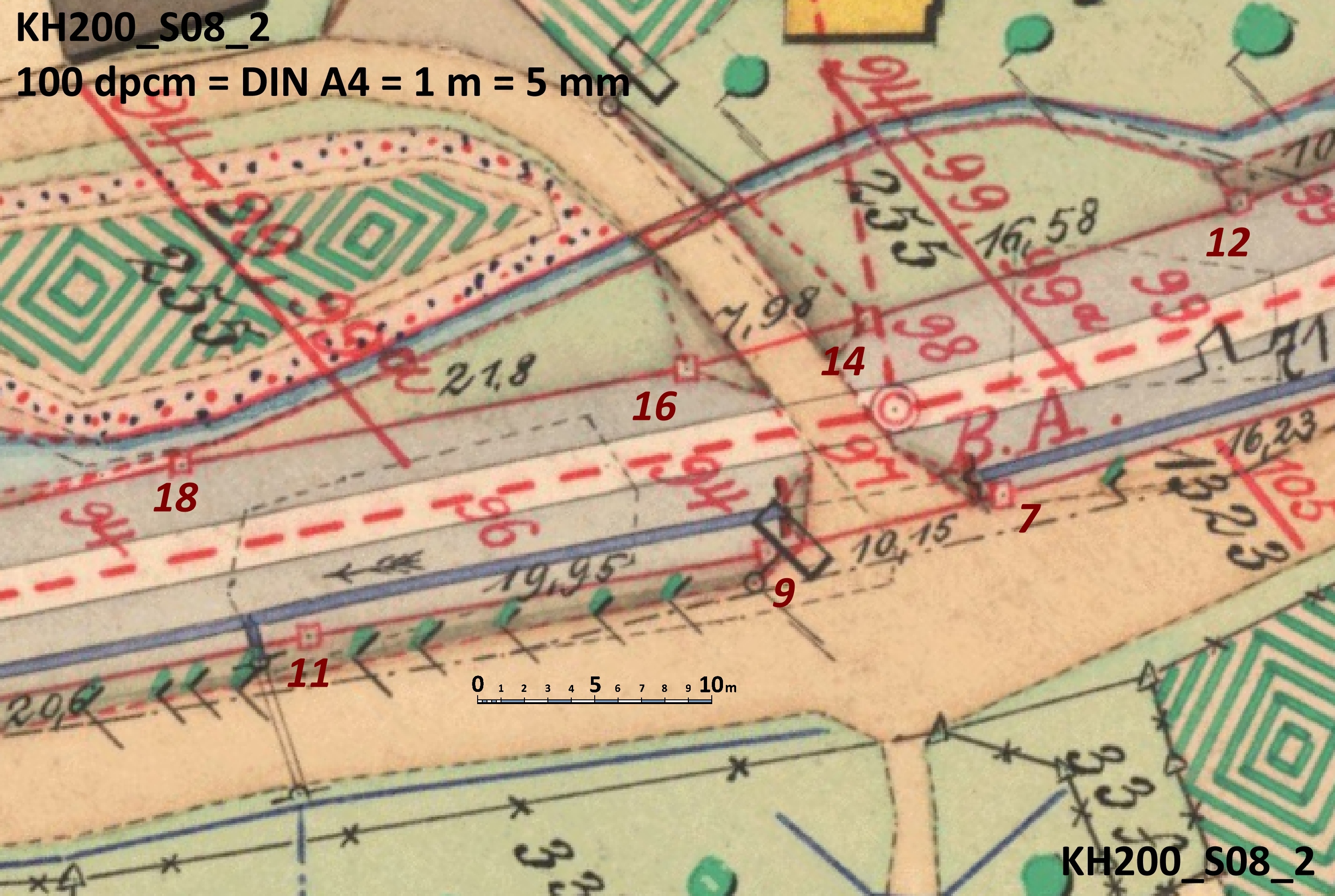

S08_2

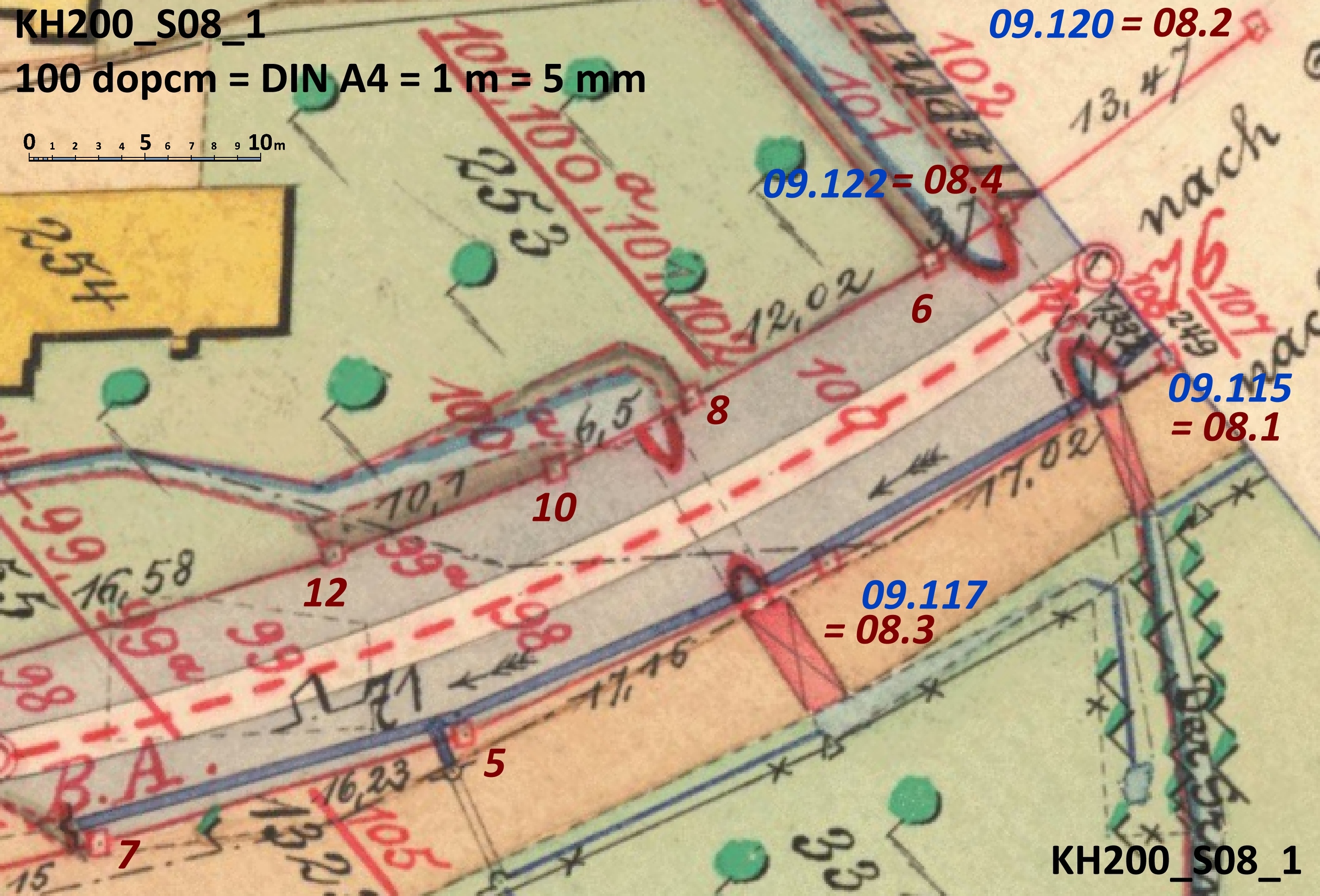

S08_1
Blatt 9 – Unterehrenberg-Drehe
Bahnhof Unterehrenberg bis Ehrenberg Ortsmitte. Hauptriss 1:1000 und 18 Blatt 1:200, Grenzstein Nr. 1 bis 122 (119 und 121 fehlen).
Berainungsgrundriss 1:1000, Blatt 9, gezeichnet von Rentsch, revidiert von Schlegel. K. S. Centralbureau für Steuervermessung, 24.02.1898
S09_18 – Bf Unterehrenberg Einfahrt

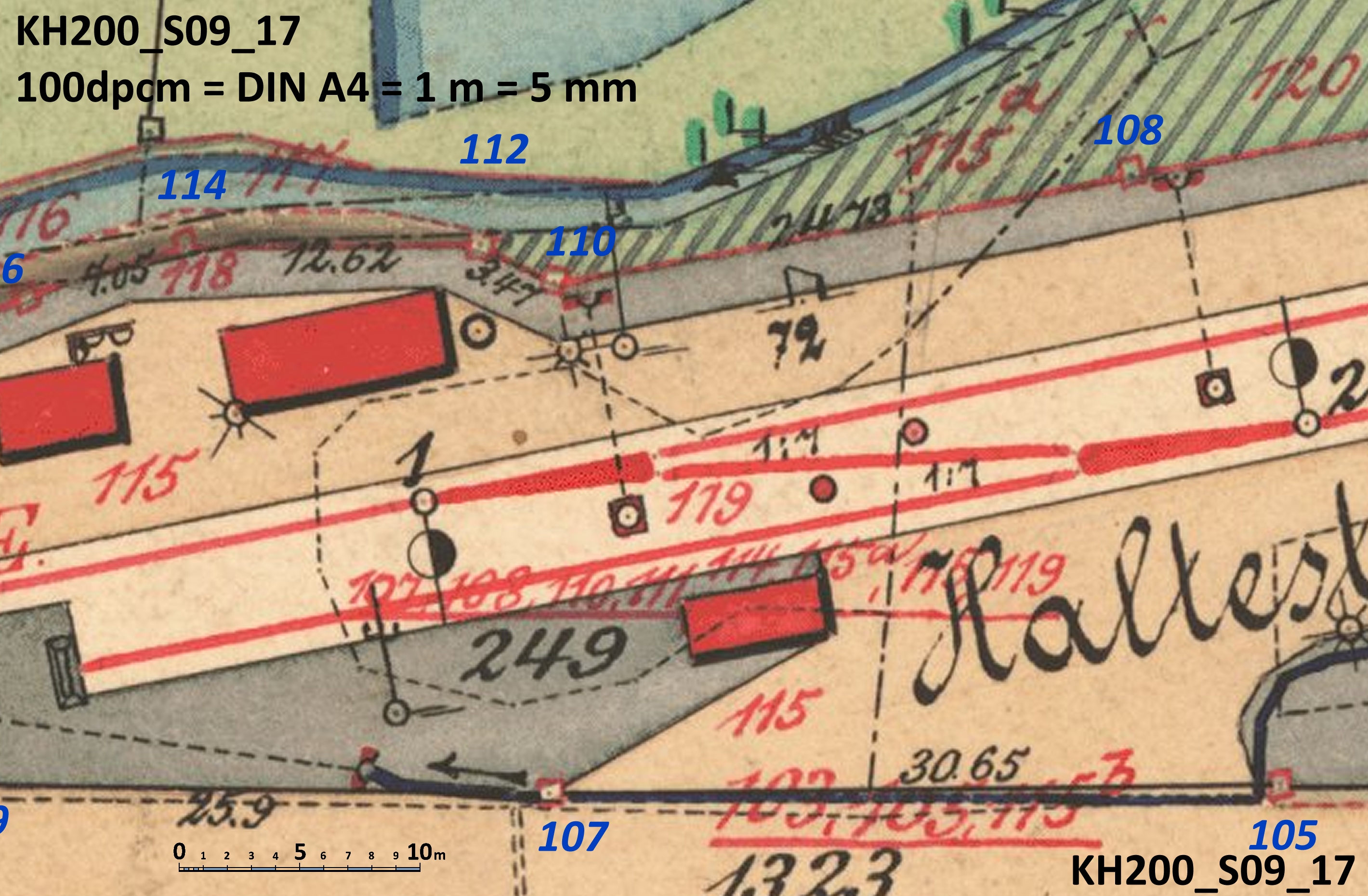

S09_17 – Bf Unterehrenberg Weiche 1/2

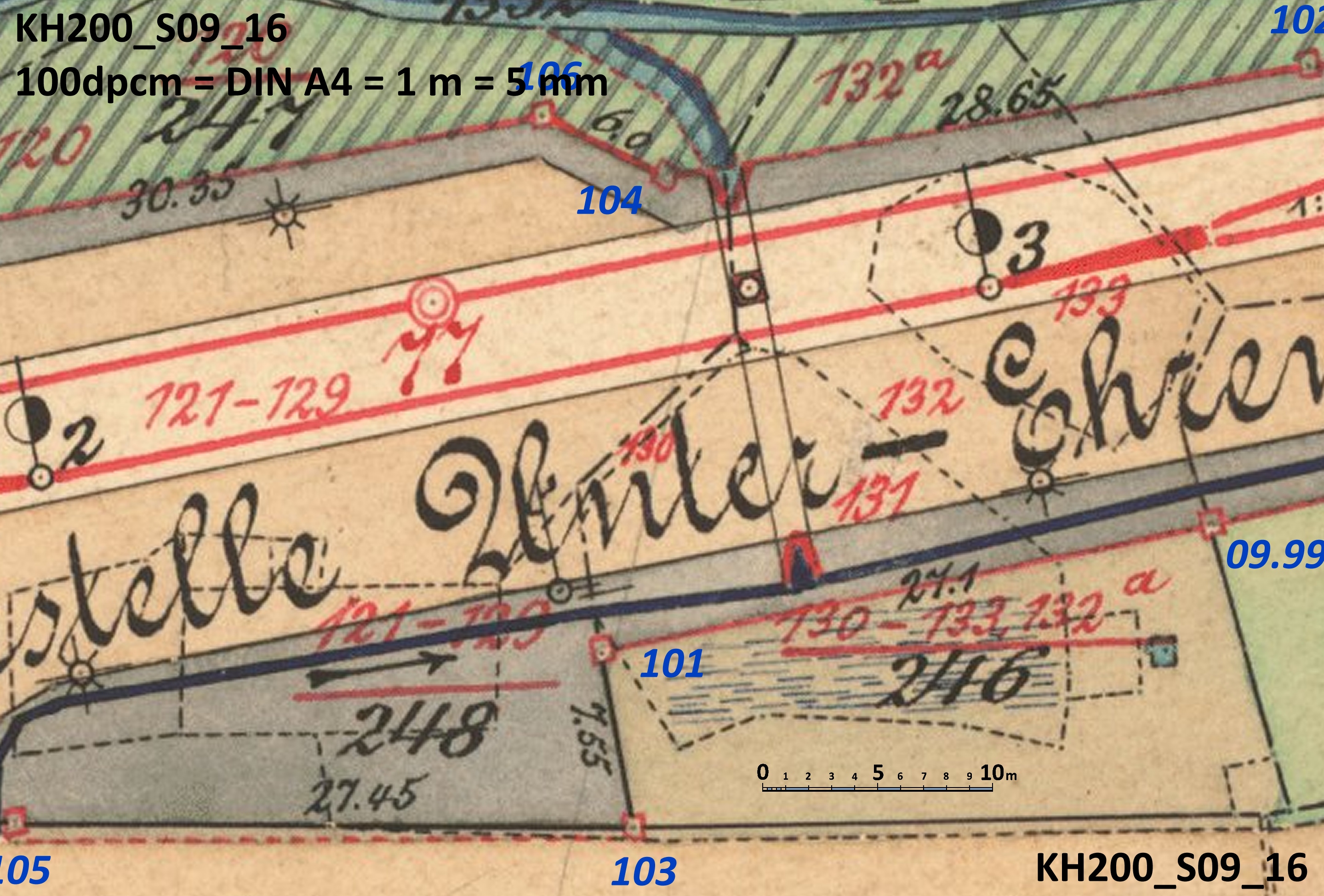

S09_16

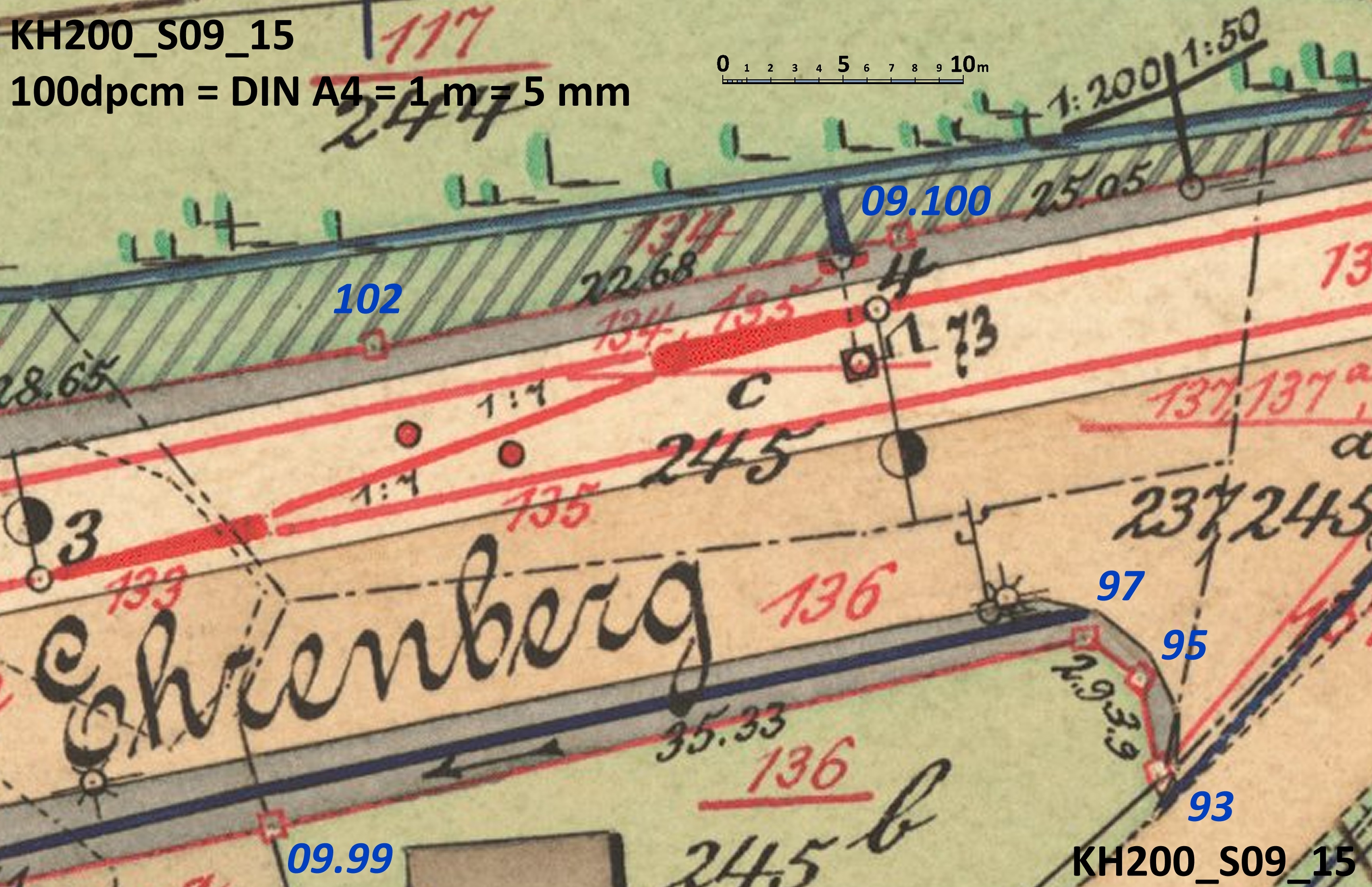

S09_15 – Bf Unterehrenberg Weiche 3/4

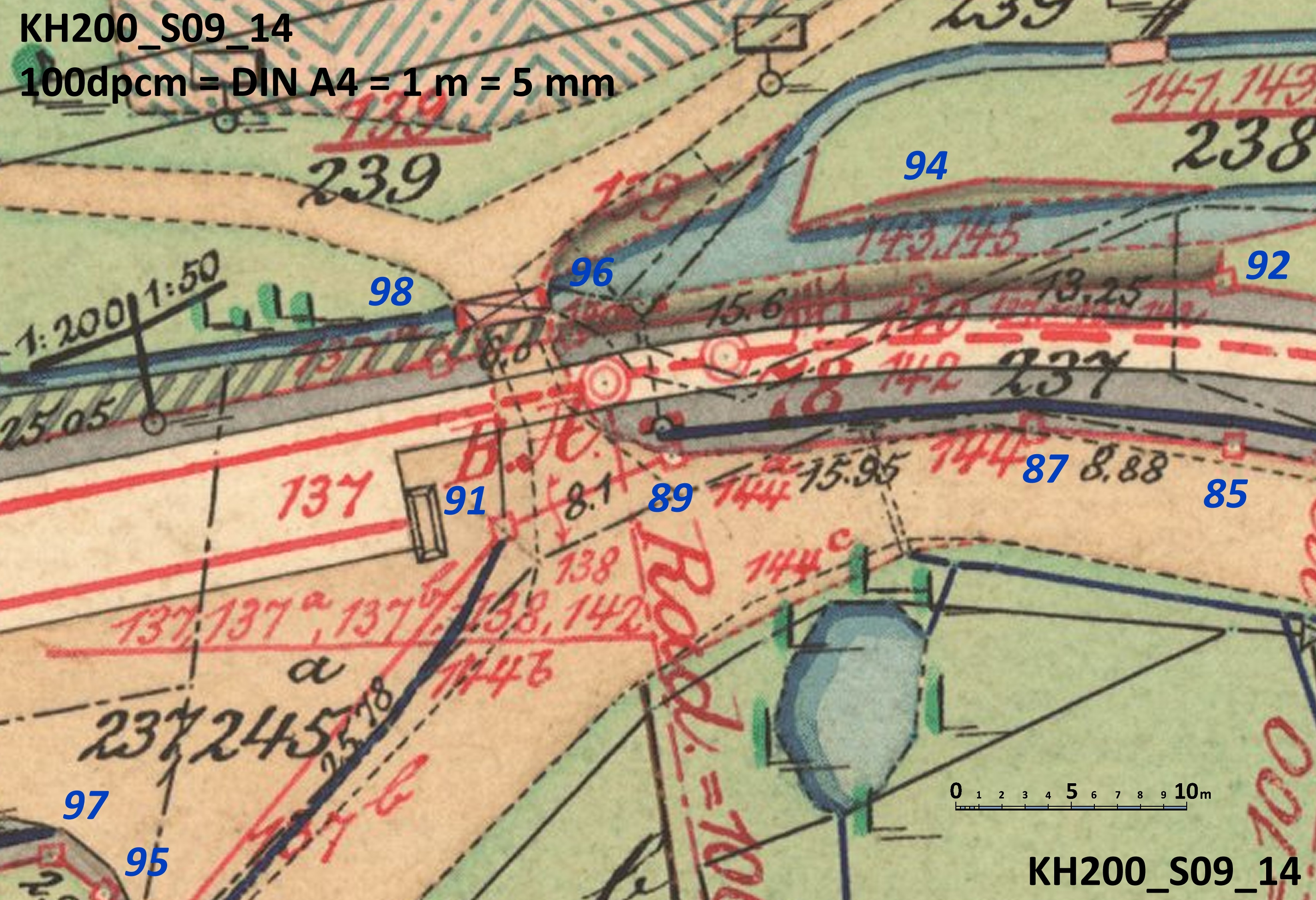

S09_14 – Bf Unterehrenberg Ausfahrt

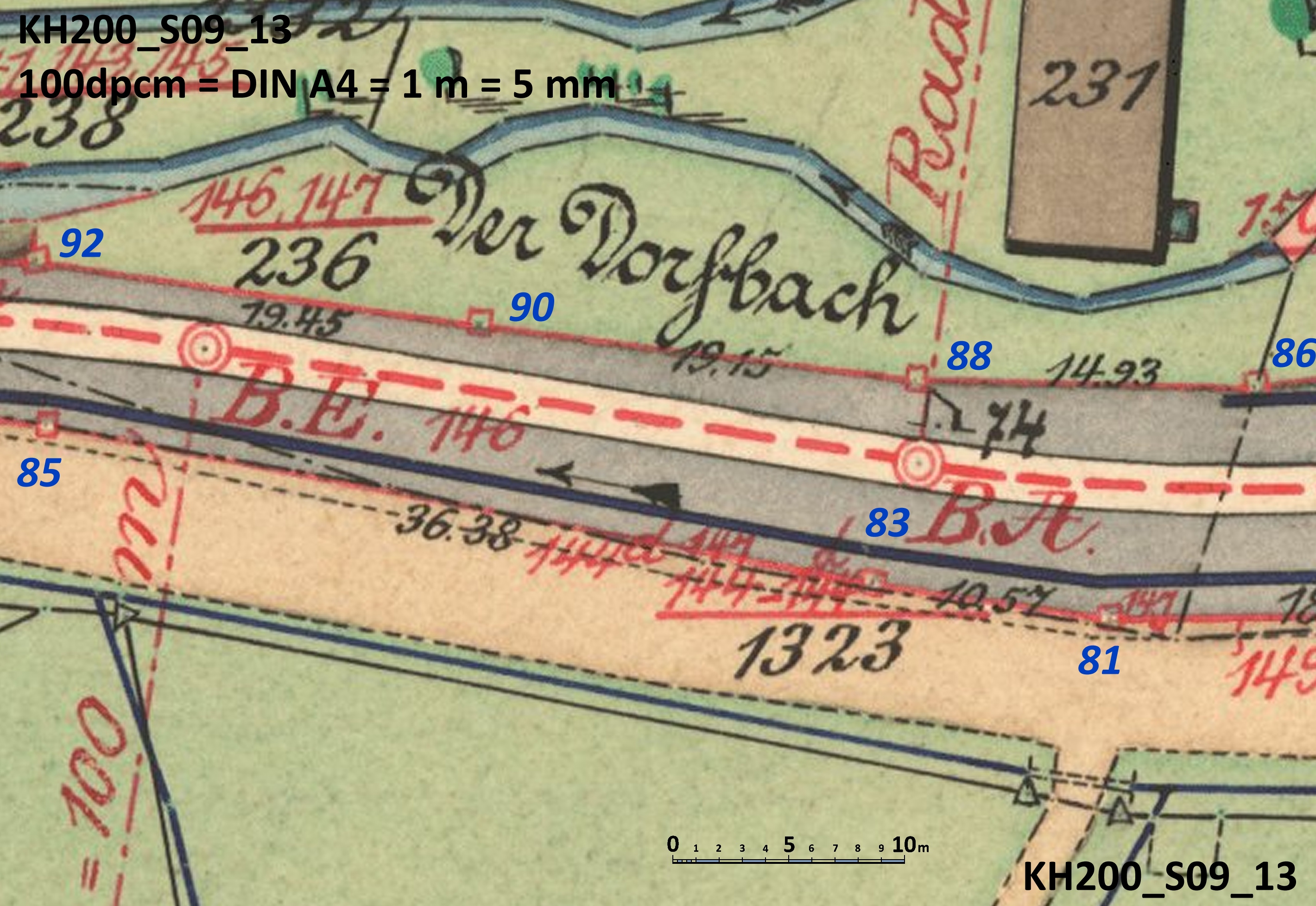

S09_13

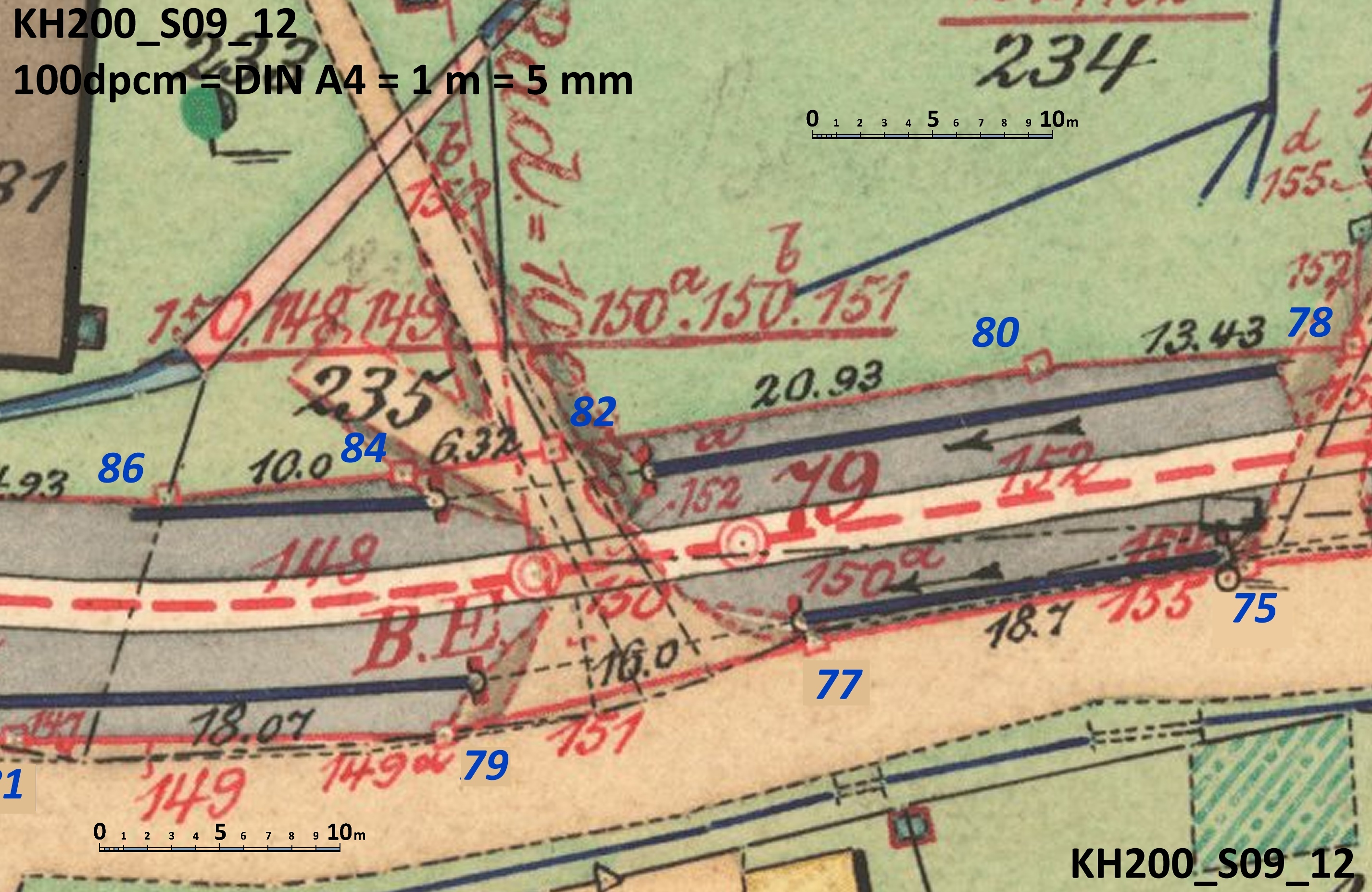

S09_12
S09_11

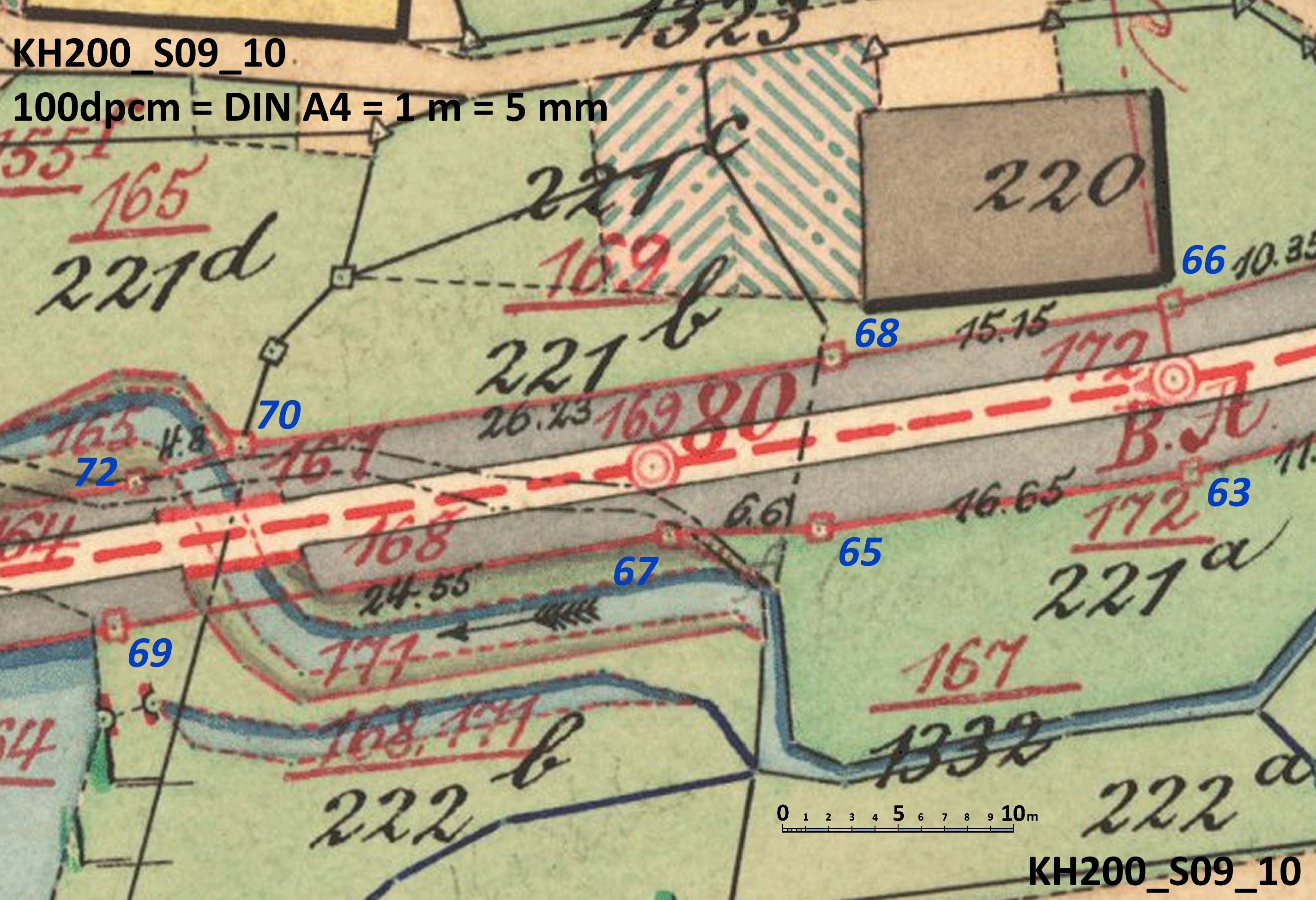

S09_10

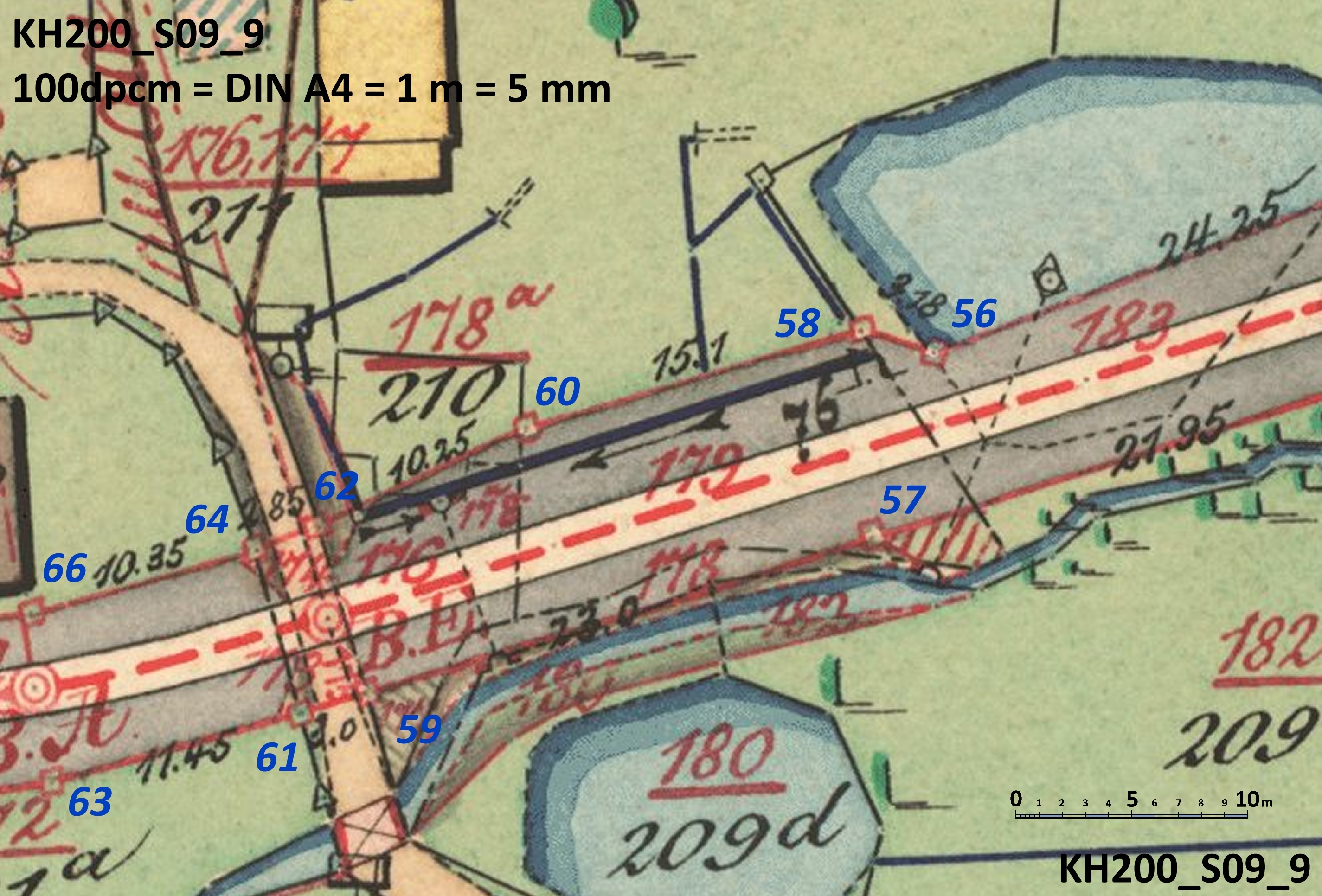

S09_9

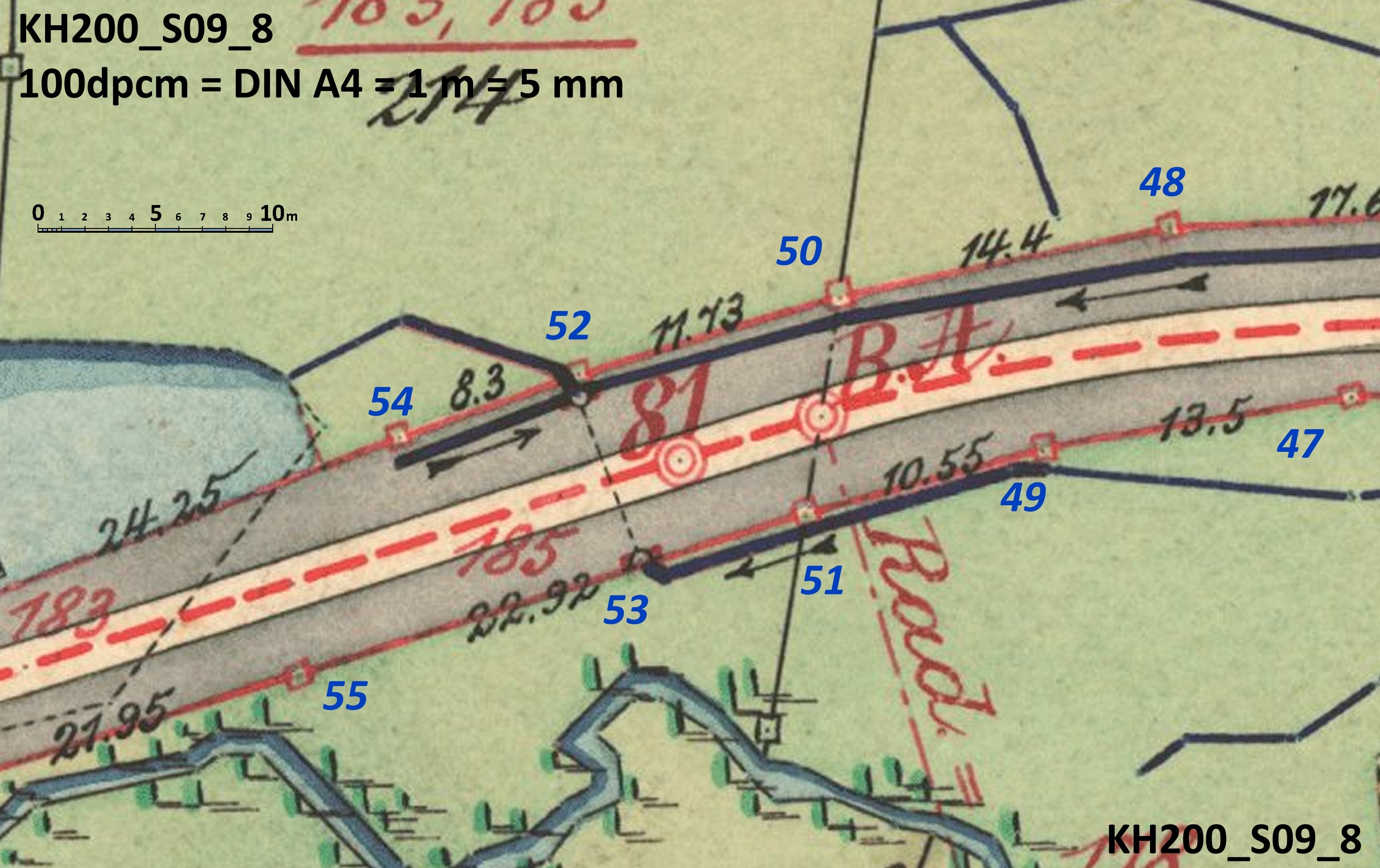

S09_8

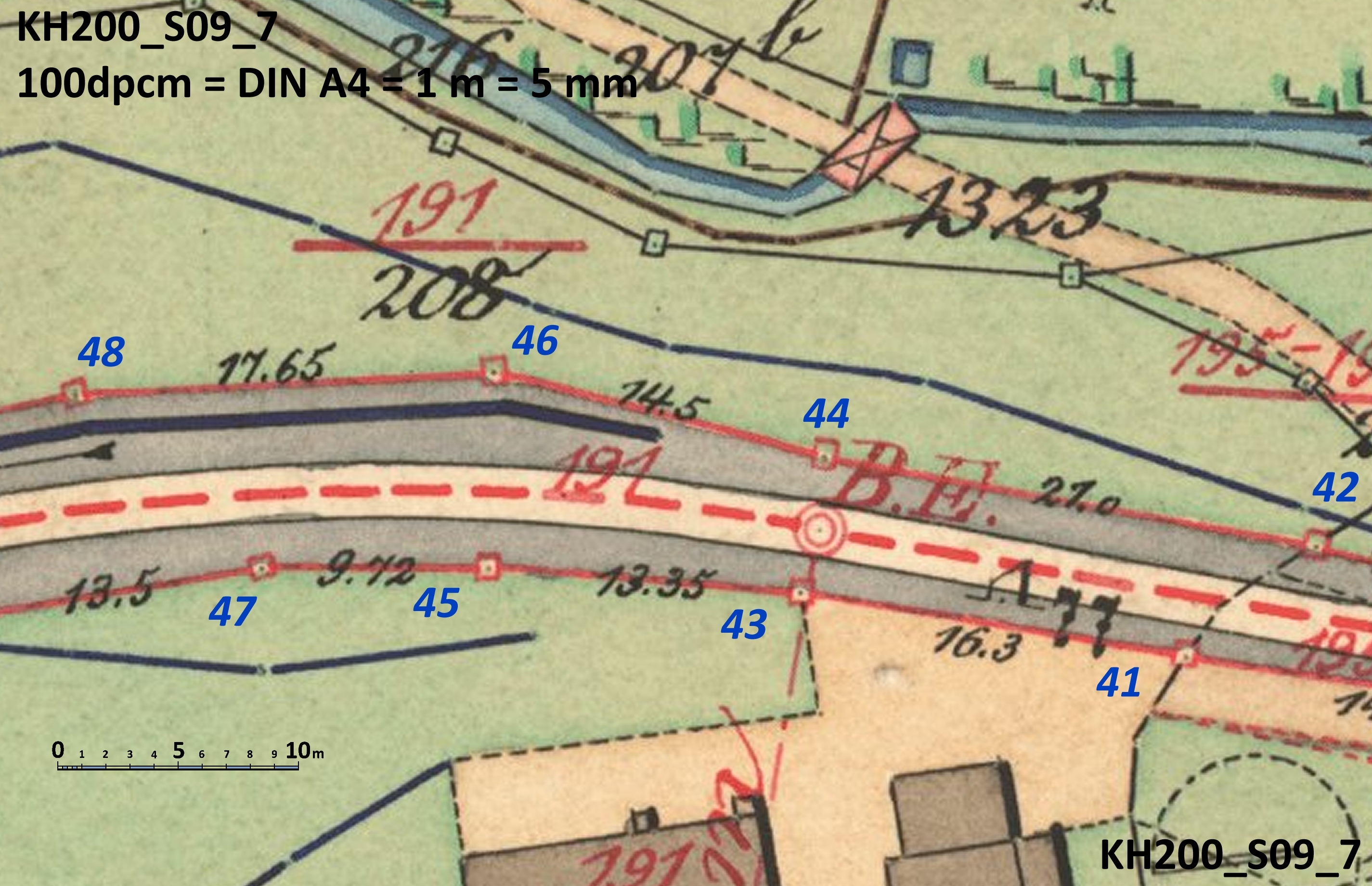

S09_7

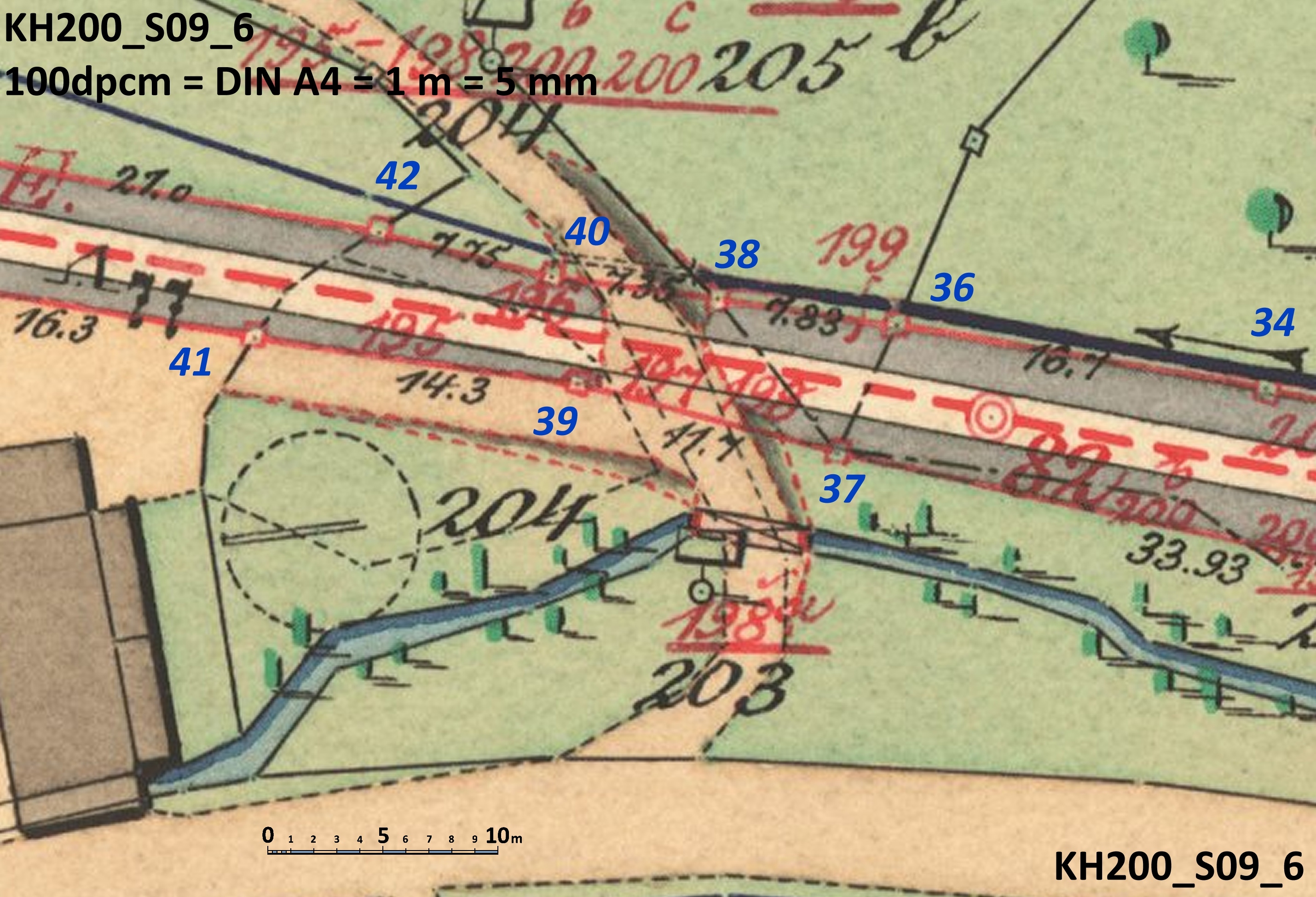

S09_6

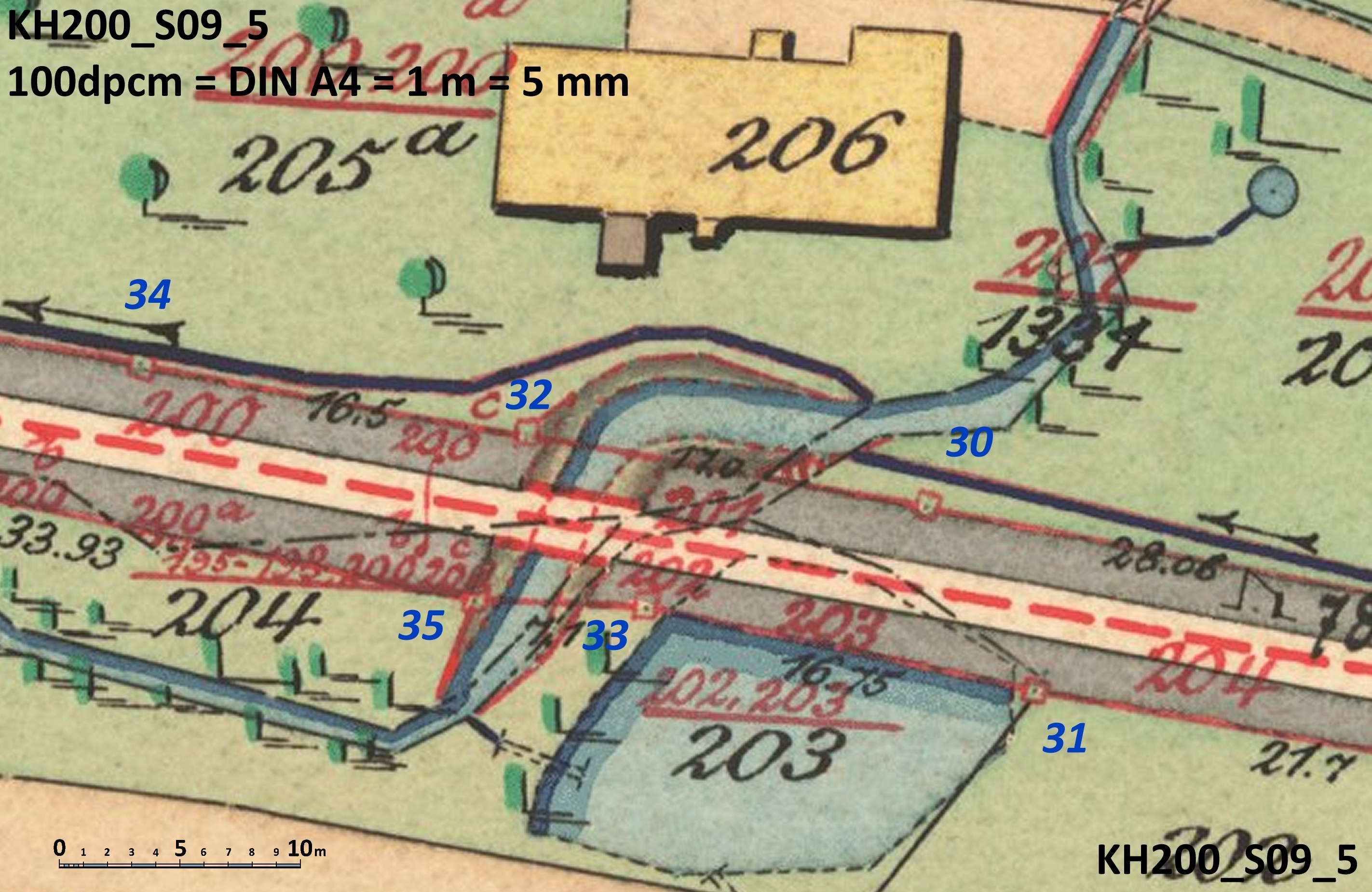

S09_5

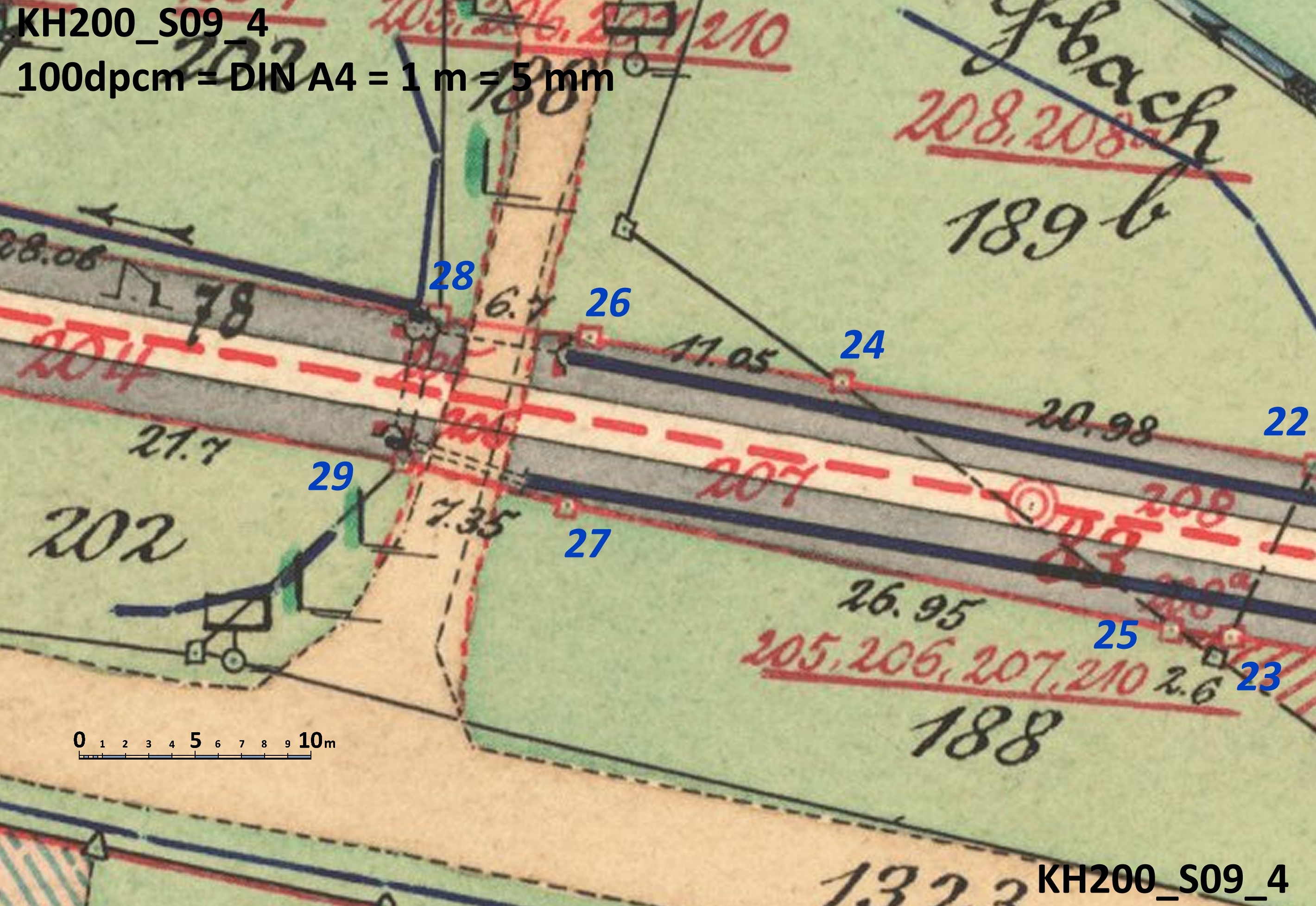

S09_4

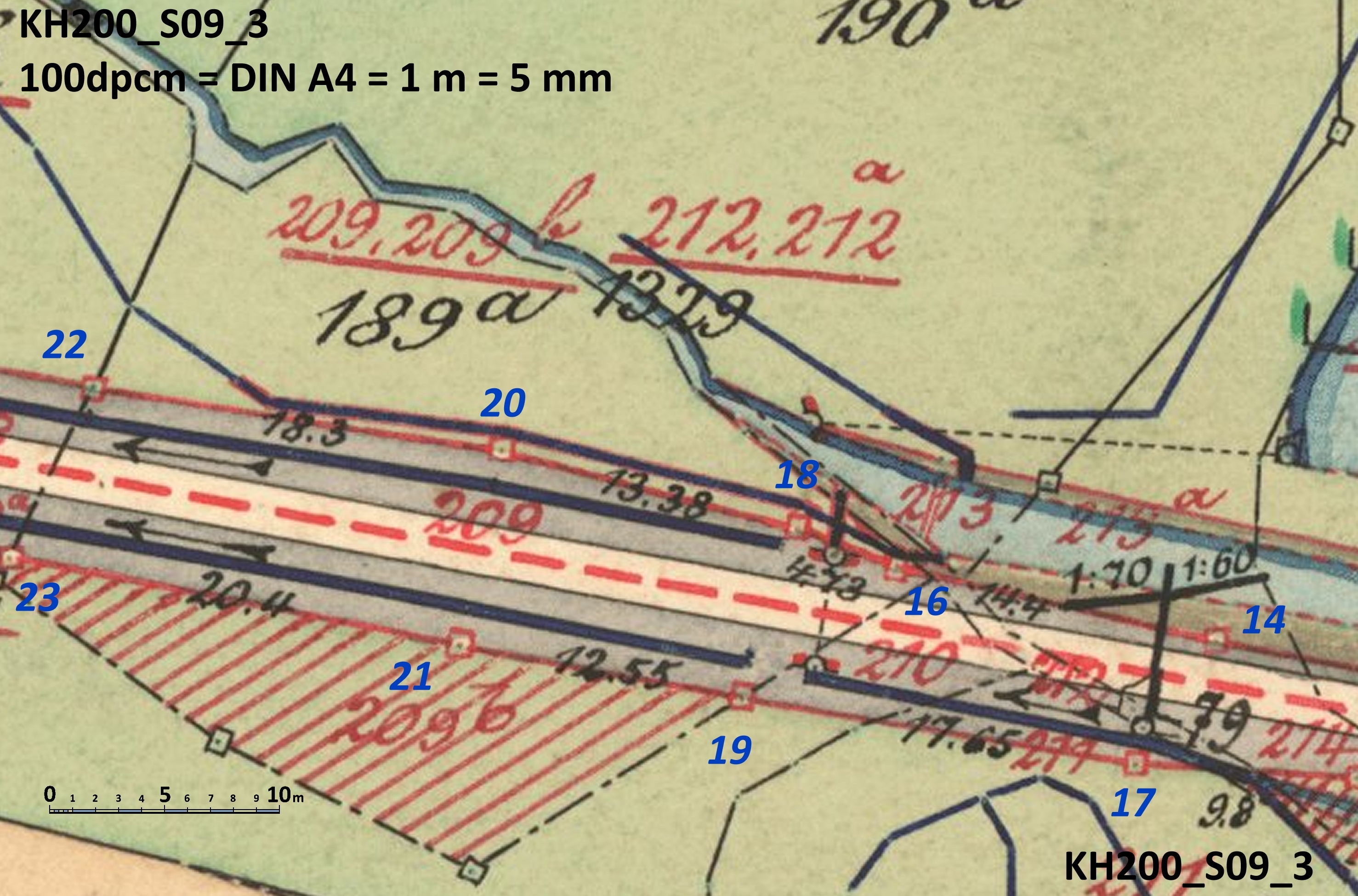

S09_3

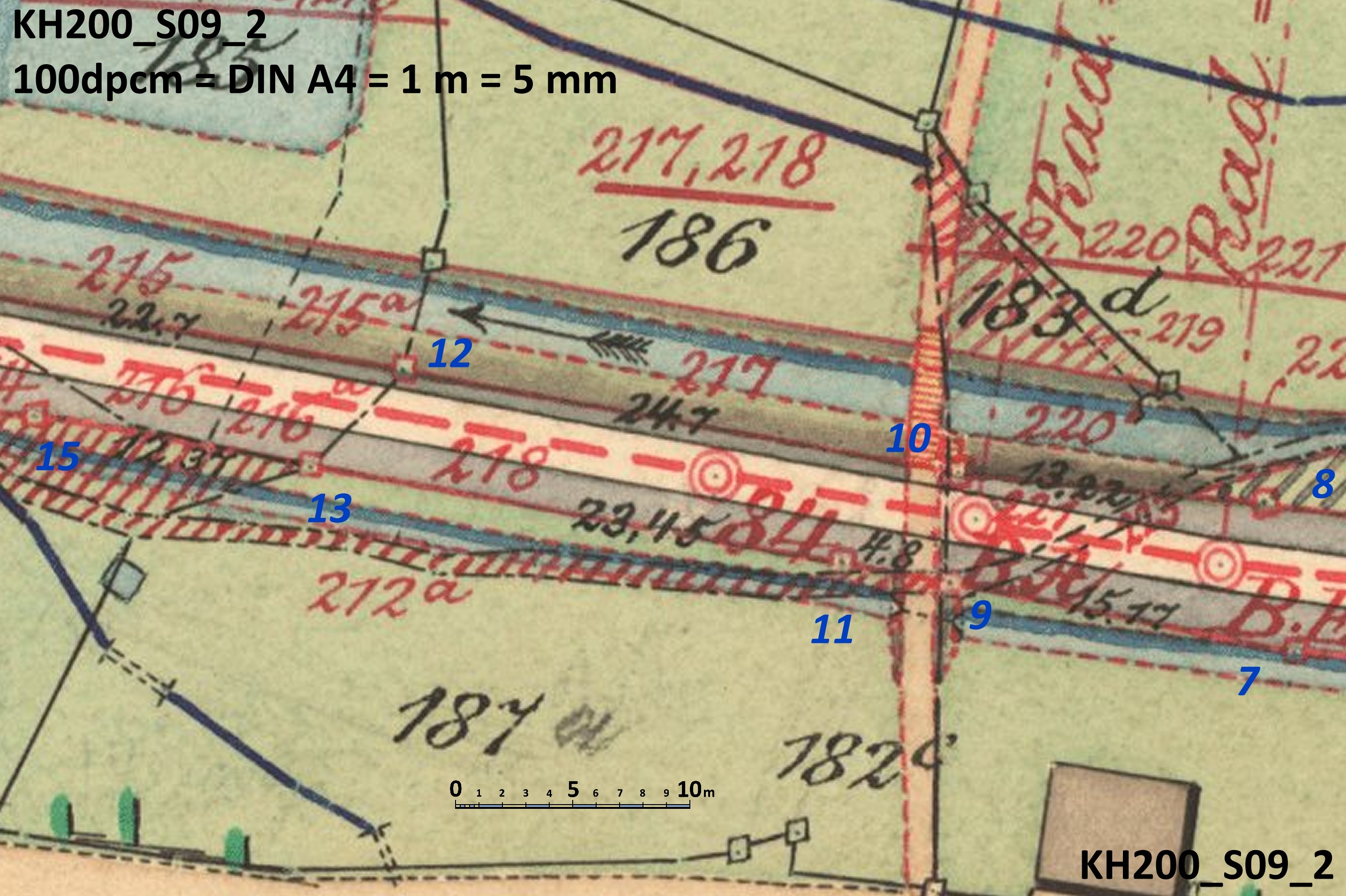

S09_2

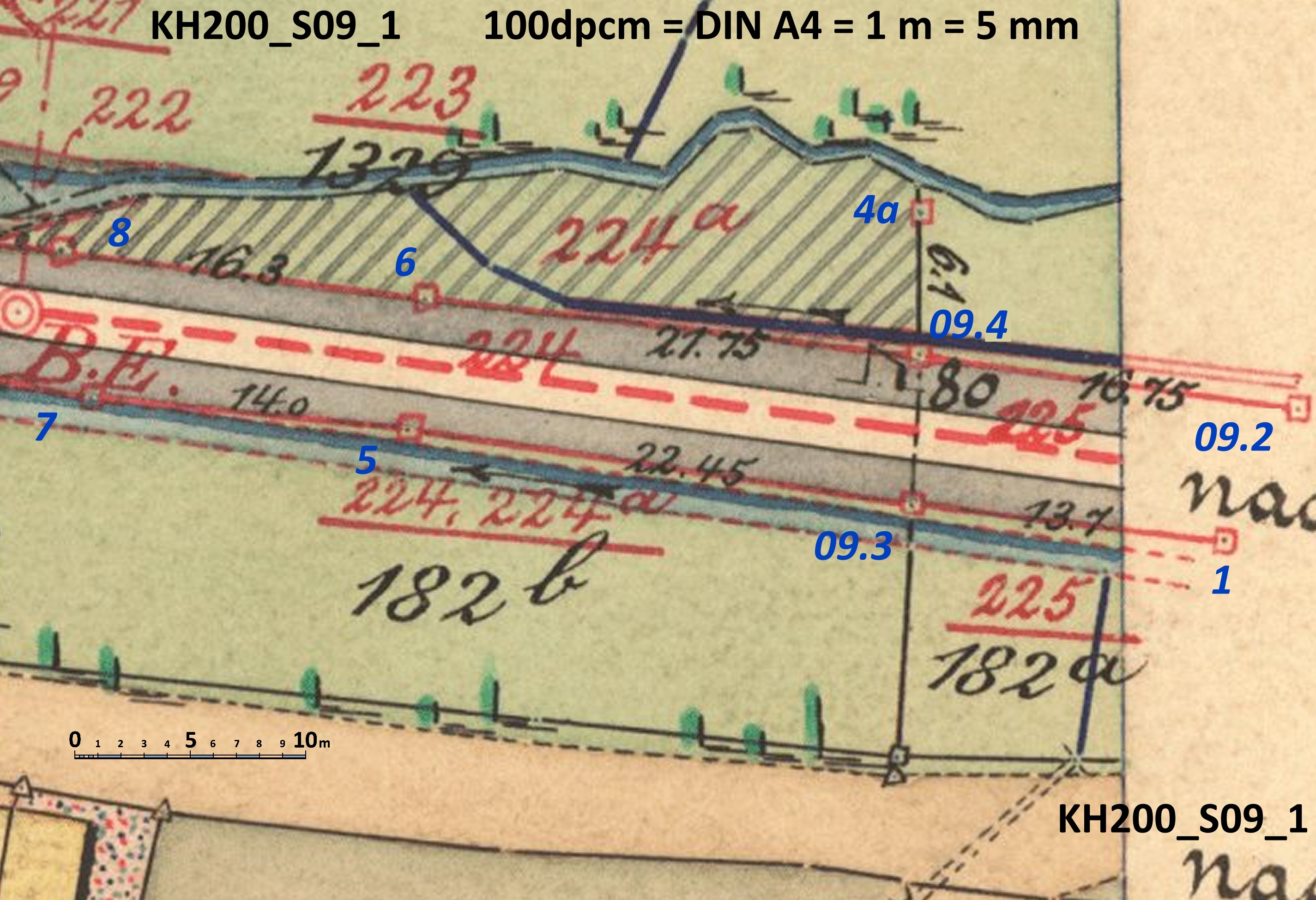

S09_1

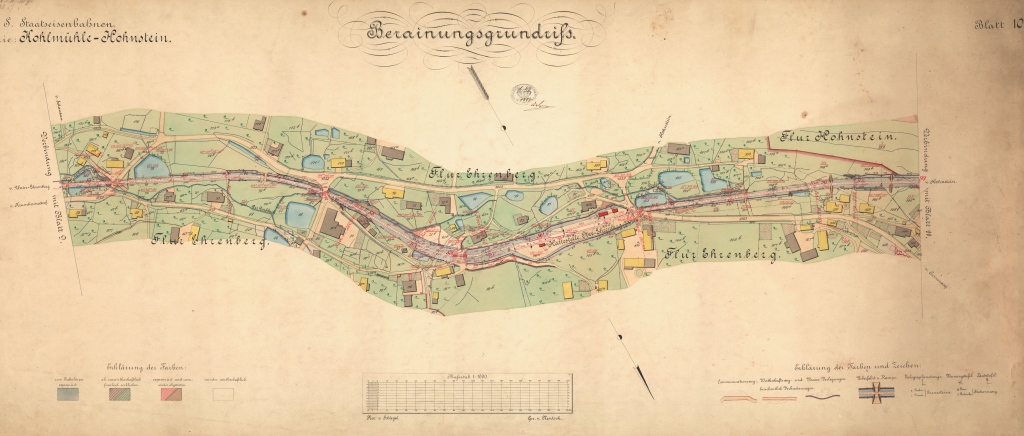

Blatt 10 – Oberehrenberg
Ehrenberg-Mitte bis Ehrenberg-Ortsausgang.
Berainungsgrundriss 1:1000, Blatt 10, gezeichnet von Rentsch, revidiert von Schlegel. K. S. Centralbureau für Steuervermessung, 06.06.1898

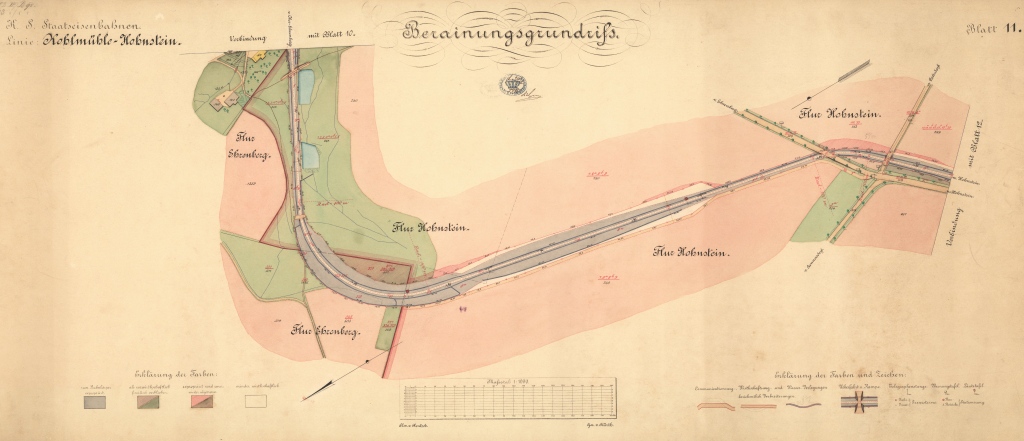

Blatt 11 – Einschnitt
Ehrenberg-Ortsausgang bis unterhalb Schäferei.
Berainungsgrundriss 1:1000, Blatt 11, gezeichnet von Kürth, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898

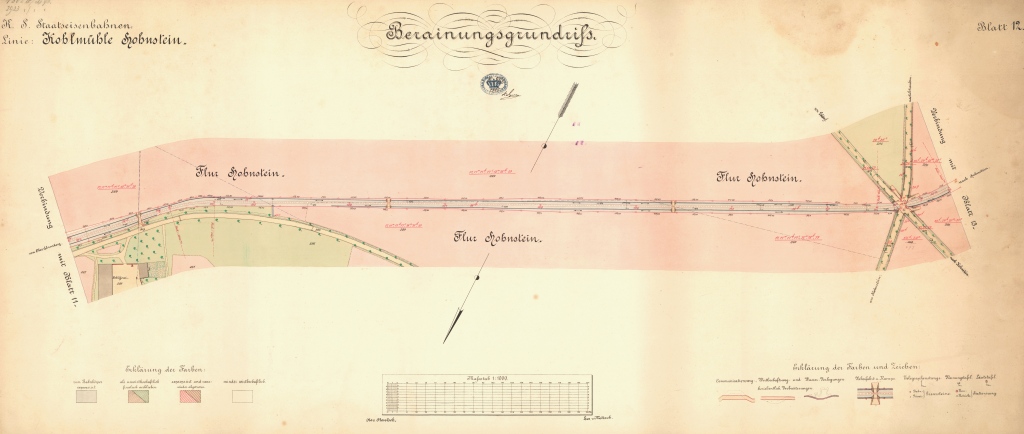

Blatt 12 – Schäferei
Schäferei bis Kreuzung Rittergut.
Berainungsgrundriss 1:1000, Blatt 12, gezeichnet von von Metzsch, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898

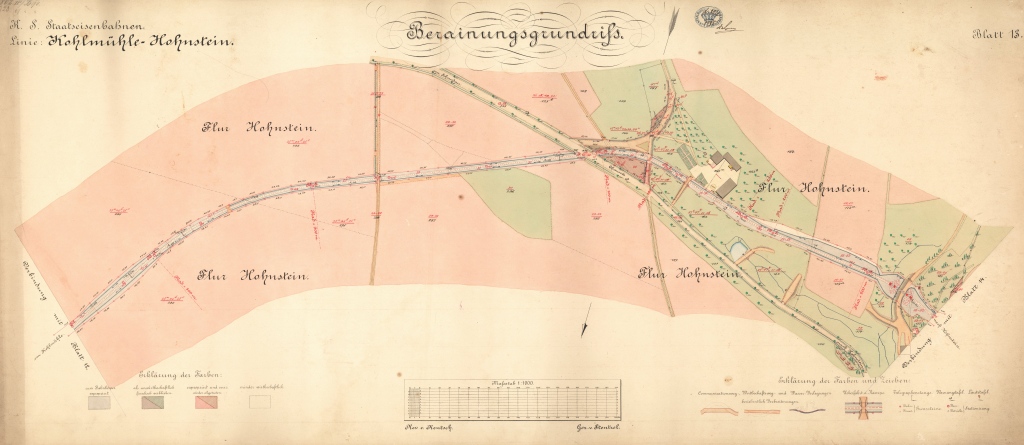

Blatt 13 – Rittergut
Kreuzung Rittergut bis Viadukt Hohnstein.
Berainungsgrundriss 1:1000, Blatt 13, gezeichnet von Stentzel, revidiert von Rentsch. K. S. Centralbureau für Steuervermessung, 24.02.1898
Blatt 14 – Hohnstein-Bahnhof
Oberhalb Viadukt Hohnstein bis Bahnhof.
Berainungsgrundriss 1:1000, Blatt14, gezeichnet von Rentsch, revidiert von von Metzsch. K. S. Centralbureau für Steuervermessung, 06.06.1898
Materialsammlung Streckenstationierung, Brücken und Chronik Wiederaufbau Lohsdorf – Unterehrenberg
1. Streckenstationierung/Brücken
---------------------------------------------------------------------------------------------------
BN BT Station Strecke Kumulativ Gebaut (eingeweiht)
---------------------------------------------------------------------------------------------------
Bf Lohsdorf S km 4,65 0 m 2006-14 (Details hier)
BÜ Niederdorfstraße (Bf Lohsdorf N) km 4,78 130 m 130 m 2011
Ausziehgleis bis vor Brücke (4. BA Bf) km 4,98 200 m 330 m 2011 (27./28.08.)
Eisenbrücke Lohsdorf-Sorge 1 EB km 4,99 2017
Bis Wegübergang (1. BA Strecke) km 5,14 160 m 490 m 2017 (26./27.08.)
Bis vor Eisenbrücke (2. BA) km 5,53 390 m 880 m 2019 (31.08./01.09.)
Eisenbrücke Glasstraße 2 EB km 5,54 2020/21
Bahnübergang Glasstraße km 5,56 2021
Hp Lohsdorf-Glasstr. Wbh (3. BA) km 5,60 70 m 950 m 2021 (28./29.08.)
Betonbrücke Glasstraße 3 BB km 5,60 2021/22
Hp Lohsdorf-Glasstr. Pbf (4. BA) km 5,70 100 m 1050 m 2022 (27./28.08.)
Betonbrücke vor Einschnitt 4 BB km 5,79 2022/23
Bis Ende Einschnitt (5. BA) km 5,92 220 m 1270 m 2023 (24./25.08.2024)
Betonbrücke Mittelbrücke 5 BB km 5,94 20 m 1290 m im Bau 2025
Streckenmitte km 5,985 im Bau 2025
Betonbrücke Birkenbergbach (6. BA) 6 BB km 6,34 400 m 1690 m im Bau 2025
Zufahrt Gehöft km 6,45 110 m 1800 m weitere Planung
Alte Betonbrücke bis ca. 1935 7'† BB km 6,49
Alte, jetzt trockene Betonbrücke 8'→7 BB km 6,62 170 m 1970 m
Alte Eisenbrücke bis ca. 1935 9'† EB km 6,71
Ortsanfang Ehrenberg km 6,73 110 m 2080 m
Alte Betonbrücke bis ca. 1935 10'† BB km 6,76
Alte Betonbr., jetzt Durchlass 11'→8 BB km 6,89
Bf Unterehrenberg O km 7,16 430 m 2510 m
Bf Unterehrenberg W km 7,32 160 m 2670 m
---------------------------------------------------------------------------------------------------
Summe/Gesamtstrecke 2,67 2670 m 2670 m
---------------------------------------------------------------------------------------------------
BA = Bauabschnitt
BN = Brückennummer
BT = Brückentyp
EB = Eisenbrücke
BB = Betonbrücke
Wbh = Wasserbehälter
Pbf = Palettenbahnhof
' = Alte lfd. Nr. bis ca. 1935
† = im Rahmen Straßenbau Ehrenberg-Lohsdorf um 1935 abgebrochen/verfüllt
→ = im Rahmen Straßenbau Ehrenberg-Lohsdorf um 1935 weitergenutzt/neunummeriert
2. Chronik Wiederaufbau
--------------------------------------------------------------------------------------------------- Jahr Bauabschnitt Strecke Kumulativ Erläuterug --------------------------------------------------------------------------------------------------- 2006 1. BA (Bf Lohsdorf) Weiche I, Gleis 1 in 2 Teilstücken 2007 2. BA Weiche II, Gleis 2 vor Güterboden 2008 3. BA 130 m 130 m Abriss LPG-Halle, Lückenschluss Gleise 1 und 2 2009 2010 2011 4. BA 200 m 330 m Weiche III, BÜ Niederdorfstr., Ausziehgleis 2012 2013 2014 5. BA (Bf Lohsdorf) Abschluss Bf Lohsdorf 2015 2016 2017 1. BA (Strecke) 160 m 490 m Eisenbrücke km 4,99, Strecke bis Wegübergang Sorge 2018 2019 2. BA 390 m 880 m Bis vor Eisenbrücke 2020 2021 3. BA 70 m 950 m Eisenbrücke km 5,54, BÜ, Strecke bis Hp L.-Glasstr. Wbh, km 5,60 2022 4. BA 100 m 1050 m Betonbrücke km 5,60, Strecke bis Hp L.-Glasstr. Pbf, km 5,70 2023 Betonbrücke km 5,79 (Inbetriebnahme jedoch erst 2024) 2024 5. BA 220 m 1270 m Strecke bis Ende Einschnitt 2025 6. BA 420 m 1690 m Betonbrücken km 5,94 und 6,34 (im Bau) 2026 ... 110 m 1800 m Bis Zufahrt Gehöft km 6,45 (weitere Planung) ---------------------------------------------------------------------------------------------------
3. Skizze Bachverlegungen und Brückenumbau Unterehrenberg um 1935
16.03.2022 Initial
28.12.2024 Noch fehlende Risse 1:1000 ergänzt.
29.12.2024 Stationierungstabelle und Skizze Bachverlegung ergänzt.
